РЫСС А.В. Тенденции развития современных систем управления станами холодной прокатки труб разработки ВНИИМЕТМАШ, Техника и технология. - М.: Спутник, 2008, 4, сс.35-42. JP 2001293503 A, 23.10.2001. JP 2002172404 A, 18.06.2002. SU 506448 A1, 15.03.1976. SU 663458 A1, 25.05.1979. SU 1292854 A1, 28.02.1987.
Имя заявителя:
Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургического машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Изобретатели:
Тонконогов Вадим Яковлевич (RU) Целиков Николай Александрович (RU) Рысс Александр Борисович (RU) Гуринчук Эдуард Ефимович (RU) Чекулаев Александр Валентинович (RU) Богданов Николай Трофимович (RU)
Патентообладатели:
Открытое акционерное общество Акционерная холдинговая компания "Всероссийский научно-исследовательский и проектно-конструкторский институт металлургического машиностроения имени академика Целикова" (ОАО АХК "ВНИИМЕТМАШ") (RU)
Реферат

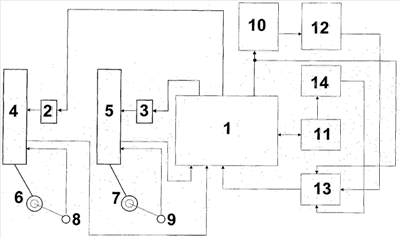

Изобретение относится к машиностроению, в частности к автоматизации управления станами холодной прокатки труб. Технический результат - адаптивная настройка точек начала отработки подачи и поворота трубы стана, обеспечивающая при этом прокатку трубы в полностью раскрытых валках клети. Устройство содержит первый блок управления, два выхода которого соединены с соответствующими входами второго блока управления приводом подачи и третьего блока управления приводом поворота, выходы которых соединены с соответствующими входами приводов подачи и поворота, при этом соответствующие выходы приводов подачи и поворота электромеханически соединены с двигателями подачи и поворота, на валу которых расположены датчики импульсов обратной связи подачи и поворота. При этом первый блок управления соединен также с первым задатчиком. Устройство снабжено датчиком положения типа вал-код, вычислительным блоком и вторым задатчиком. Выход схемы управления двигателем главного привода клети стана холодной прокатки труб электромеханически связан с входом датчика положения типа вал-код, выход которого соединен с соответствующим входом вычислительного блока, другой вход которого соединен с выходом второго задатчика. При этом третий выход первого блока управления соединен также с соответствующим входом вычислительного блока. Выход первого задатчика соединен также с соответствующим входом второго задатчика. 1 ил.
