RU 2282510 С2, 27.08.2006. RU 2151927 C1, 27.06.2000. RU 2277446 C2, 10.06.2006. SU 1669119 A, 20.08.1999. US 4022480 A, 10.05.1977.
Имя заявителя:
СМС ЗИМАГ АГ (DE)
Изобретатели:
КЕЛЛЕР Карл (DE)
Патентообладатели:
СМС ЗИМАГ АГ (DE)
Приоритетные данные:
08.08.2008 DE 102008038997.8
Реферат

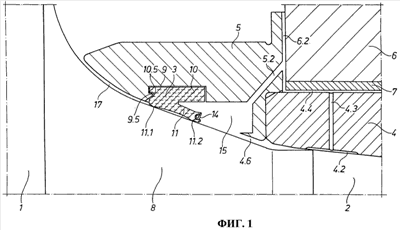

Изобретение предназначено для повышения надежности конструкции опоры валка. Опора имеет уплотнительный элемент (3) для уплотнения опоры валка относительно цапфы (2) валка (1). Надежная фиксация уплотнительного элемента (3) в сочетании с упрощением процесса его замены обеспечивается за счет того, что уплотнительный элемент, содержащий первую, удаленную от цапфы валка, часть (10) в окружном пазу (9) в опоре валка и вторую, ближнюю к цапфе валка, часть (11) в виде уплотнительной губки, которая прилегает к цапфе валка, имеет расположенную со стороны уплотнения часть (10.5) фиксирующего устройства для фиксации удаленной от цапфы валка части (10) уплотнительного элемента с помощью расположенной со стороны опоры валка частью (9.5) фиксирующего устройства в окружном пазу (9). 2 н. и 7 з.п. ф-лы, 2 ил.
