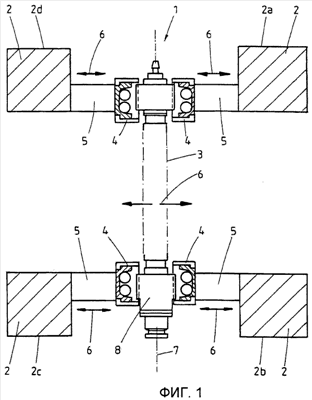

Изобретение предназначено для сокращения монтажного пространства, повышения надежности прокатного устройства (1). Устройство содержит клеть со стойками (2, 12, 33) станины, причем по меньшей мере один валок (3, 13) прокатной клети расположен в пространстве между стойками станины и предусмотрено по меньшей мере одно регулировочное устройство (5, 10, 30) для регулировки валка (3), расположенное между валком (3, 13) и стойками (2, 2а, 2b, 2c, 2d, 12, 33) станины, которое включает в себя исполнительный механизм (25) с рабочей средой под давлением. Повышение устойчивости отрегулированного положения прокатного устройства и сокращение производственных площадей обеспечивается за счет того, что исполнительный механизм (25) с рабочей средой под давлением выполнен в виде исполнительного гидромеханизма с цилиндропоршневой группой (25, 23), причем цилиндропоршневая группа имеет поршень (34), направление движения которого параллельно оси валка. 4 з.п. ф-лы, 3 ил.
