DE 2806525 A1, 23.08.1979. RU 2131314 C1, 10.06.1999. SU 629844 A, 14.08.1978. SU 167783 A, 25.11.1965. JP 7265919 A, 17.10.1995.
Имя заявителя:
СИМЕНС ФАИ МЕТАЛЗ ТЕКНОЛОДЖИЗ ГМБХ (AT)
Изобретатели:
МИТТЕРМАИР Гюнтер (AT)
Патентообладатели:
СИМЕНС ФАИ МЕТАЛЗ ТЕКНОЛОДЖИЗ ГМБХ (AT)
Приоритетные данные:
16.11.2006 AT A1900/2006
Реферат

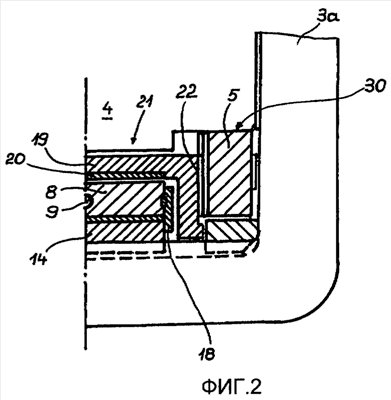

Изобретение предназначено для переоборудования существующих прокатных клетей с уменьшением их конструктивной высоты. Устройство имеет клиновое регулирующее устройство (7) для выравнивания нижнего рабочего валка относительно линии прокатки с перемещаемым и фиксируемым регулирующим клином (8), а также перемещаемое в продольном направлении валков устройство (5) смены валков для смены валков, закрепленных в подушках (4), каждая из которых крепится с помощью верхней нажимной плиты (19), регулирующего клина (8) и нижней нажимной плиты (14) в станине прокатной клети. Возможность плавной работы клинового регулирующего устройства, которое имеет особо малую конструктивную высоту, обеспечивается за счет того, что клиновое регулирующее устройство (7) конструктивно отделено от устройства (5) смены валков, при этом верхняя нажимная плита (19) выполнена с возможностью направления в вертикальном и горизонтальном направлениях в направляющих устройства (5) смены валков. 11 з.п. ф-лы, 4 ил.
