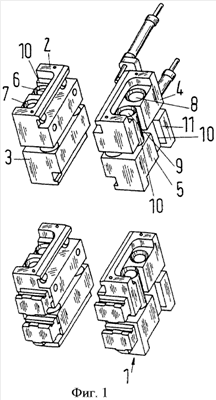

Изобретение предназначено для упрощения перемещения гибочных блоков для подушек рабочих валков. Направляющее устройство имеет направляющие штоки, расположенные неподвижно или с возможностью горизонтального перемещения на внутренних сторонах окон клети прокатного стана, и верхние и нижние гибочные блоки каждой стороны, размещенные соответственно на двух направляющих штоках, расположенных параллельно друг другу. Уменьшение трения в системе обеспечивается за счет того, что каждый гибочный блок размещен на одном из направляющих штоков, а другой параллельно проходящий направляющий шток частично охватывается выемкой, выполненной в гибочном блоке, при этом параллельные направляющие штоки выполнены с возможностью перемещения по ним верхних гибочных блоков, а параллельные направляющие штоки выполнены с возможностью перемещения по ним нижних гибочных блоков. 5 з.п. ф-лы, 4 ил.
