WO 2004065031 A1, 05.08.2004. JP 57195918 A, 01.12.1982. EP 0285333 A2, 05.10.1988. US 3453031 A, 01.07.1969. SU 801918 A1, 07.02.1981. RU 2176939 C2, 20.12.1999.
Имя заявителя:
СМС ЗИМАГ АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Изобретатели:
КЕЛЛЕР Карл (DE) КНИ Даниэль (DE)
Патентообладатели:
СМС ЗИМАГ АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Приоритетные данные:
08.04.2006 DE 102006016714.7
Реферат

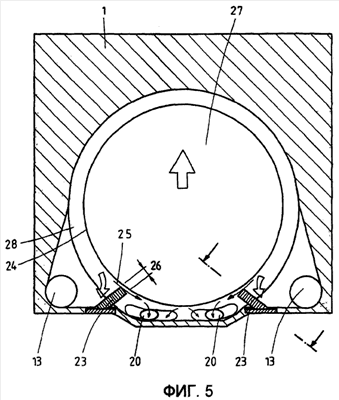

Изобретение относится к подушке прокатной клети для установки цапфы валка. В подушке (1) цапфа (27) валка установлена посредством втулки (24) цапфы и втулки (28) подшипника. Подушка (1) имеет обращенную к валку сторону бочки и противолежащую стороне бочки отводную сторону с приемными камерами для смазочного материала. На стороне бочки предусмотрен, по меньшей мере, один язычок (23) для, по меньшей мере, частичного отграничения приемных камер для смазочного материала относительно друг друга и для образования зазора (25) с втулкой (24) цапфы, ширина которого меньше заданного порогового значения ширины зазора (25). Технический результат: создание подушки для установки цапфы валка таким образом, чтобы обеспечивался возврат смазочного материала из подушки в резервуар, при этом положение отверстий для возврата смазочного материала не нарушает контур подушки в нижней части. 10 з.п. ф-лы, 6 ил.
