ЕР 1449597 А2, 25.08.2004. SU 354913 A1, 01.01.1972. SU 156141 A1, 01.01.1963. SU 205790 A1, 01.01.1967.
Имя заявителя:
КОКС ТЕХНИК ГМБХ УНД КО. КГ (DE)
Изобретатели:
ПОТТХОФФ Хайнрих (DE)
Патентообладатели:
КОКС ТЕХНИК ГМБХ УНД КО. КГ (DE)
Приоритетные данные:
12.11.2004 DE 102004054861.7
Реферат

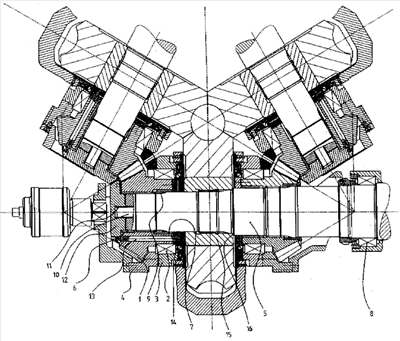

Изобретение относится к обработке металлов давлением, а именно к рабочим клетям прокатного стана для прокатки пруткового или трубчатого материала. Рабочая клеть содержит, по меньшей мере, один несущий валок вал. Валок расположен на валу с возможностью перемещения в осевом направлении. С двух сторон валка в осевом направлении предусмотрены фиксирующие элементы для осевой фиксации валка на валу, образующие фиксирующие устройства. По меньшей мере, в осевом направлении с одной стороны валка на валу расположена гильза. Первое фиксирующее устройство образовано, по меньшей мере, проходящим через гильзу в осевом направлении от обратной относительно валка стороны вплоть до обращенной к валку стороны фиксирующим элементом. Фиксирующий элемент помещен в гильзе с возможностью перемещения. Положение фиксирующего элемента в гильзе на обратной относительно валка стороне ограничивает расположенный с обратной относительно валка стороны упорный элемент. Упорный элемент жестко соединен с валом и регулируется по длине вала в своем осевом положении. 11 з.п. ф-лы, 1 ил.
