| УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ПОЛОЖЕНИЯ И ФИКСАЦИИ ВЕРХНЕГО И НИЖНЕГО ВАЛКОВ В КЛЕТИ ОБЖИМНОГО СТАНА |  |
Номер публикации патента: 2183520 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B21B031/18 | | Аналоги изобретения: | Чертеж Уралмашзавода - "Подушки - сборочный чертеж" 242929200СБ. ОГКПО.1984. КОРОЛЕВ А.А. Конструкция и расчет машин и механизмов прокатных станов. - М.: Металлургия, 1995, с.161-163. SU 1284629 A1, 23.01.1987. SU 549187, 05.03.1977. SU 1733138 А1, 15.05.1992. |
| Имя заявителя: | Сафронов Виктор Иванович | | Изобретатели: | Сафронов В.И. | | Патентообладатели: | Сафронов Виктор Иванович |
Реферат | |

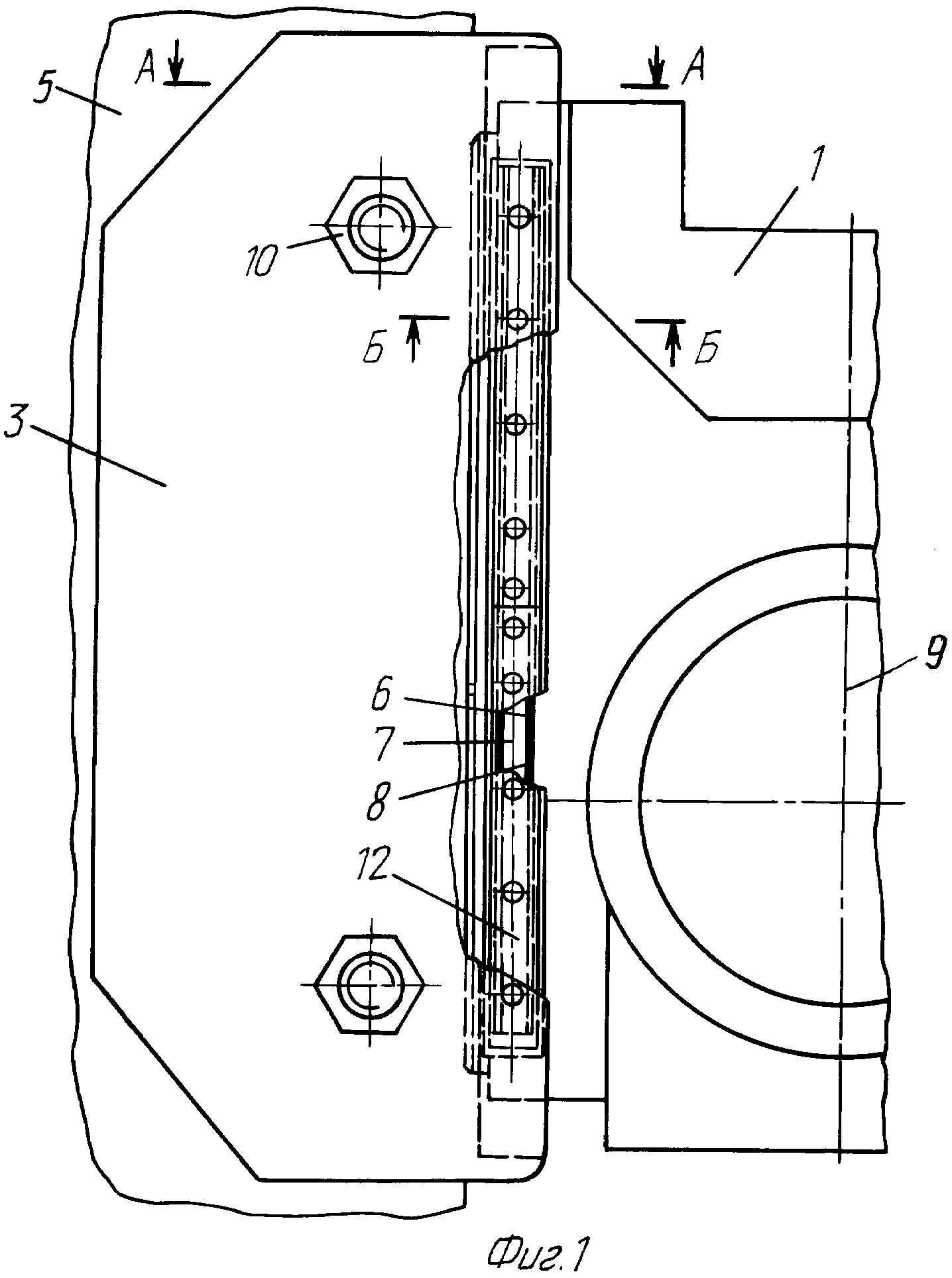

Изобретение может быть использовано в машиностроительной и металлургической промышленности при изготовлении и эксплуатации блюмингов. Устройство содержит верхние и нижние подушки с шарнирными планками износа на всю высоту подушек, контактирующих с планками износа прижимных планок, фиксирующих верхний валок в осевом направлении. При настройке положения верхнего валка добиваются минимального зазора и параллельности между планками износа прижимных планок и подушек на всю высоту верхних подушек, благодаря этому при перемещении валка вверх не происходит заклинивания подушек и ударов в нажимном устройстве стана. Нижняя подушка, наряду с осевой фиксацией валка, при помощи стопорных механизмов фиксирует валок также и в направлении оси прокатки. Захват полосы валками улучшается, стойкость станины, планок износа стенок окон станины и подушек увеличивается. Износ винтовых пар и опор нажимных винтов уменьшается. 1 з.п. ф-лы, 7 ил.
|
