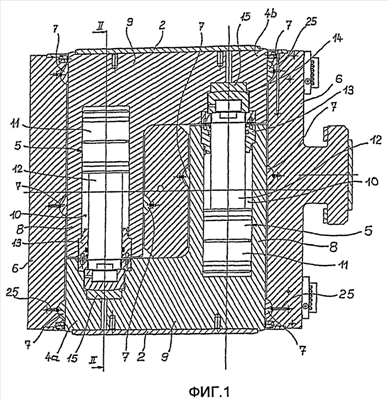

Изобретение относится к обработке металлов давлением, в частности к конструкции клети прокатного стана. Гибочное устройство для двух рабочих валков прокатной клети содержит установленные в ее боковых стойках направляющие блоки (6) для двух вертикально перемещаемых, передающих давление тел (4а, 4b), на которые через подушки (2) опираются рабочие валки (1), и попарно расположенные между передающими давление телами (4а, 4b) гибочные цилиндры (5). Гибочные цилиндры (5) содержат воздействующий на одно передающее давление тело (4b или 4а) поршневой шток (12) и образованный или удерживаемый соответственно другим передающим давление телом (4а, 4b) цилиндр (10). Передающие давление тела (4а, 4b) опираются с возможностью скольжения на соответствующий направляющий блок (6) посредством самоустанавливающихся изнашивающихся пластин (7), что обеспечивает отведение нагрузок от передающих давление тел в направляющий блок без сжатия кромок. 7 з.п. ф-лы, 5 ил.
