СПОСОБ ОХЛАЖДЕНИЯ ПРОКАТНЫХ ВАЛКОВ И УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ ПРОКАТНЫХ ВАЛКОВ

Номер публикации патента: 2446025

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2010125769/02
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B21B027/10
Аналоги изобретения: SU 628968 А, 19.09.1978. RU 2287384 А, 20.11.2006. RU 2247616 С1, 10.03.2005. SU 410845 А, 29.05.1974. JP 57103718 А, 28.06.1982.

Имя заявителя: ООО "Исследовательско-технологический центр "Аусферр" (RU)
Изобретатели: Урцев Владимир Николаевич (RU)
Бердичевский Юрий Евгеньевич (RU)
Хабибулин Дим Маратович (RU)
Патентообладатели: ООО "Исследовательско-технологический центр "Аусферр" (RU)

Реферат

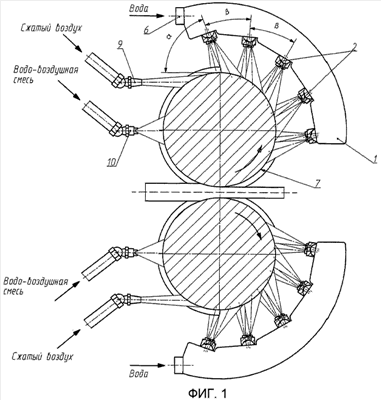

Способ предназначен для повышения стойкости прокатных валков. Способ включает подачу охладителя системой последовательных веерообразных струй на поверхность ручьев прокатных валков, образующих калибры, с выходной стороны клети. Повышение степени и равномерности охлаждения прокатных валков обеспечивается за счет того, что струи охладителя подают на поверхность ручья валка в виде пятен орошения Y-образной формы с ориентированием расширяющейся частью по направлению вращения валка и осуществляют увеличение удельной силы удара каждой последующей струи относительно предыдущей на 20-30%, осушение этих поверхностей струями газа непосредственно после последней струи системы охлаждения силой воздействия выходящей струи газа, равной 4-14 Н при давлении 3-7 бар. Устройство имеет сопловые блоки с, по меньшей мере, тремя форсунками, установленные с возрастающей производительностью по длине коллектора, при этом сопла форсунок в сопловом блоке установлены так, что продольные оси их выходных отверстий расположены радиально друг к другу под углом 80-140°, причем выходное отверстие сопла одной форсунки расположено так, что его продольная ось расположена вдоль продольной оси коллектора, а выходные отверстия сопел остальных двух форсунок расположены симметрично к продольной оси выходного отверстия первого сопла. 2 н. и 2 з.п. ф-лы, 7 ил.
