US 3049947 A, 21.08.1962. SU 772622 A, 23.10.1980. SU 858960 A, 30.08.1981. SU 1306610 A1, 30.04.1987.
Имя заявителя:
Открытое акционерное общество "Волжский трубный завод" (RU)
Изобретатели:
Ширяев Владимир Кузьмич (RU) Ананян Владимир Виллиевич (RU) Тыщук Игорь Николаевич (RU) Выдрин Александр Владимирович (RU) Звонарёв Дмитрий Юрьевич (RU)
Патентообладатели:
Открытое акционерное общество "Волжский трубный завод" (RU)
Реферат

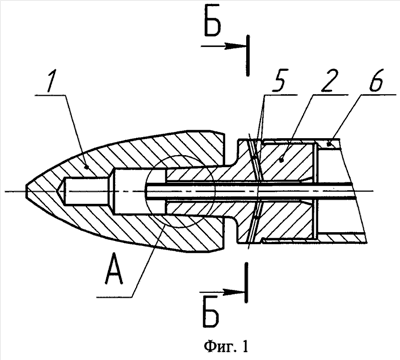

Изобретение предназначено для снижения вероятности образования микротрещин на внутренней поверхности гильзы и эффективного удаления окалины в изделиях трубопрокатного производства. Справочный узел стана винтовой прокатки содержит полую оправку, выполненную преимущественно с переменным профилем, не имеющую сквозных отверстий, соединяющих внутреннюю полость оправки с внешней средой, и закрепленную на полом наконечнике, и трубку для подвода внутрь оправки охлаждающей среды. Снижение температуры оправки, исключение вероятности попадания охлаждающей жидкости в очаг деформации металла обеспечиваются за счет того, что на поверхности наконечника по окружности равномерно выполнены профилированные отверстия, расположенные наклонно относительно продольной оси наконечника таким образом, чтобы обеспечивать возможность увеличения частоты вращения оправочного узла, при этом суммарная площадь сечений отверстий не более площади внутреннего сечения трубки для подвода охлаждающей среды. 3 ил.
