RU 1553226 A1, 30.03.1990. SU 774628 A, 30.01.1980. SU 478630 А, 17.02.1976. RU 2333053 C1, 10.09.2008. EP 1034853 A3, 13.09.2000.
Имя заявителя:
Открытое акционерное общество "Электростальский завод тяжелого машиностроения" (RU)
Изобретатели:
Есаков Александр Владимирович (RU) Лаврова Лидия Владимировна (RU) Богачева Людмила Ивановна (RU)
Патентообладатели:
Открытое акционерное общество "Электростальский завод тяжелого машиностроения" (RU)
Реферат

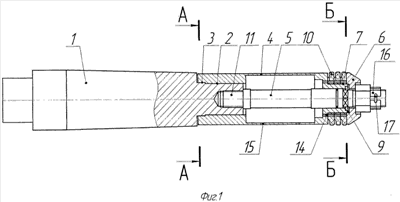

Изобретение предназначено для улучшения качества труб, получаемых холодной пилигримовой прокаткой. Оправка содержит рабочий участок и съемный наконечник, выполненный в виде полого корпуса, сцентрированного с рабочим участком оправки посредством цилиндрического пояска и удерживаемого от поворота лысками, предусмотренными на рабочем участке оправки, расположенного внутри корпуса стержня и закрепленной на стержне прижимной втулки. Надежность крепления съемного наконечника и рабочего участка оправки при прокатке труб большого диаметра, гарантирующая стабильность процесса холодной пилигримовой прокатки, обеспечивается тем, что наружная поверхность заднего конца полого корпуса выполнена квадратной со шпоночными пазами на торце, на которой установлены кольцевые упругие втулки, удерживаемые прижимной втулкой. Один конец стержня соединен с рабочим участком оправки резьбовым хвостовиком, а участок стержня, расположенный противоположно заднему концу полого корпуса, имеет форму шестигранника и снабжен шпонкой, размещенной в одном из шпоночных пазов корпуса. В кольцевых упругих втулках и в корпусе выполнены отверстия для отвода смазки. Прижимная втулка закреплена на стержне посредством гайки и шплинта, расположенных на свободном конце стержня, выполненном резьбовым. 1 з.п. ф-лы, 3 ил.
