| УПОРНО - РЕГУЛИРОВОЧНЫЙ МЕХАНИЗМ СТАНА ВИНТОВОЙ ПРОКАТКИ |  |
Номер публикации патента: 2172220 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B21B025/02 B21B019/00 | | Аналоги изобретения: | RU 2103081 C, 27.01.1998. SU 1576215, 07.07.1990. DE 939744, 15.04.1963. SU 526403, 30.08.1976. SU 1020467, 07.05.1982. |
| Имя заявителя: | Открытое акционерное общество "Электростальский завод тяжелого машиностроения" | | Изобретатели: | Самохин Б.И.
Минтаханов М.А.
Фоминых Е.Н. | | Патентообладатели: | Открытое акционерное общество "Электростальский завод тяжелого машиностроения" |
Реферат | |

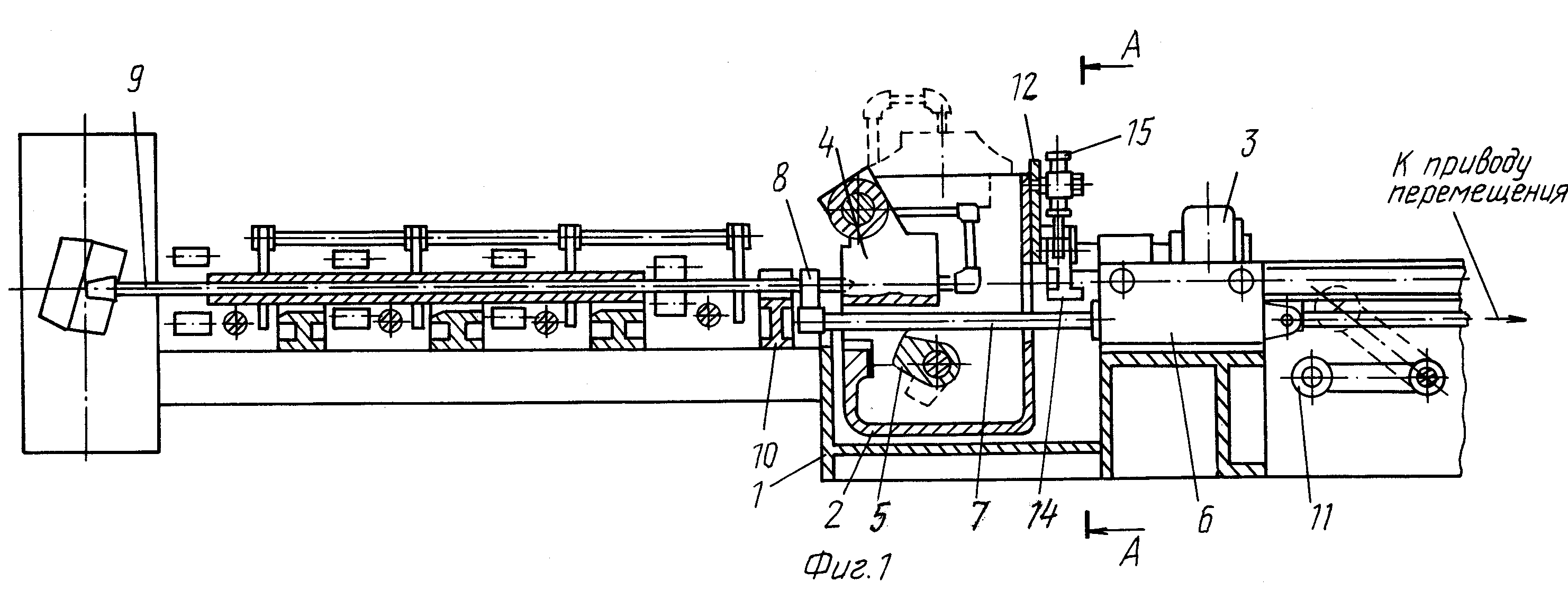

Изобретение относится к прокатному производству, а точнее к оборудованию трубопрокатных станов, в частности к упорно-регулировочным механизмам трубопрокатных станов винтовой прокатки с боковой выдачей проката. Упорно-регулировочный механизм стана винтовой прокатки содержит станину, каретку с приводом ее перемещения, упорную головку и запирающий ее рычаг, роликовую опору, размещенную в ней штангу с вилкообразным захватом. Каретка снабжена закрепленной напротив упорной головки опорной плитой, несущей опорный вал с поддерживающей проводкой, выполненной в виде открытого крюкообразного рычага, и привод ее качания. Ось опорного вала параллельна оси штанги и совпадает с ней в вертикальной плоскости. Такое конструктивное выполнение упорно-регулировочного механизма стана винтовой прокатки позволяет сократить время на замену стержня преимущественно малого диаметра и повысить производительность прокатного стана в целом. 3 ил.
|
