SU 531564 А, 09.11.1976. SU 574248 А, 06.09.1977. SU 1144738 А, 15.03.1985. RU 2037349 C1, 19.06.1995. SU 603443 A, 21.03.1978. US 2099459 A, 27.11.1935.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Национальный исследовательский технологический университет "МИСиС" (RU)
Изобретатели:
Латкин Дмитрий Игоревич (RU) Романцев Борис Алексеевич (RU) Галкин Сергей Павлович (RU) Гончарук Александр Васильевич (RU) Алещенко Александр Сергеевич (RU) Онучин Александр Борисович (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Национальный исследовательский технологический университет "МИСиС" (RU)
Реферат

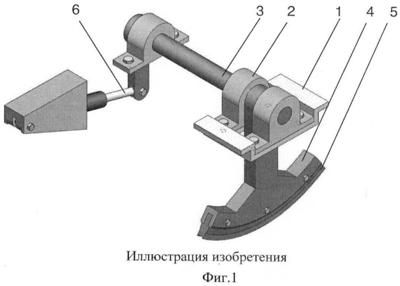

Изобретение предназначено для уменьшения габаритов станины и упрощения настройки направляющего инструмента в оборудовании станов винтовой прокатки, используемых для производства трубчатых изделий, деформирования сплошной заготовки и т.д. Направляющий инструмент включает раму, закрепленную на ней ось, на которой на подшипниках установлена с возможностью вращения ступица с бандажом. Уменьшение габаритов станины стана винтовой прокатки с направляющими дисками и упрощение настройки направляющего инструмента на новый типоразмер обеспечивается за счет того, что ступица выполнена в виде Т-образного рычага, а бандаж - в виде сектора диска, при этом длина рычага составляет 0,5-0,8 радиуса сектора диска, ось выполнена приводной и размещена в эксцентриковых втулках с возможностью поворота на угол 180° и регулирования в вертикальном положении, ступица имеет привод поворота, обеспечивающий возможность регламентированного поворота сектора диска. 2 ил.
