| РАБОЧАЯ КЛЕТЬ ТРЕХВАЛКОВОГО СТАНА ВИНТОВОЙ ПРОКАТКИ |  |
Номер публикации патента: 2172219 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B21B013/12 B21B019/04 | | Аналоги изобретения: | UA 19004, 12.05.1996, FR 2530504, 11.09.1982, SU 749464, 16.06.1977, |
| Имя заявителя: | Открытое акционерное общество "Электростальский завод тяжелого машиностроения" (RU) | | Изобретатели: | Самохин Б.И. (RU)
Поляков П.Ю. (RU)
Фоминых Е.Н. (RU)
Минтаханов М.А. (RU)
Кушинский Георгий Николаевич (UA) | | Патентообладатели: | Открытое акционерное общество "Электростальский завод тяжелого машиностроения" (RU) |
Реферат | |

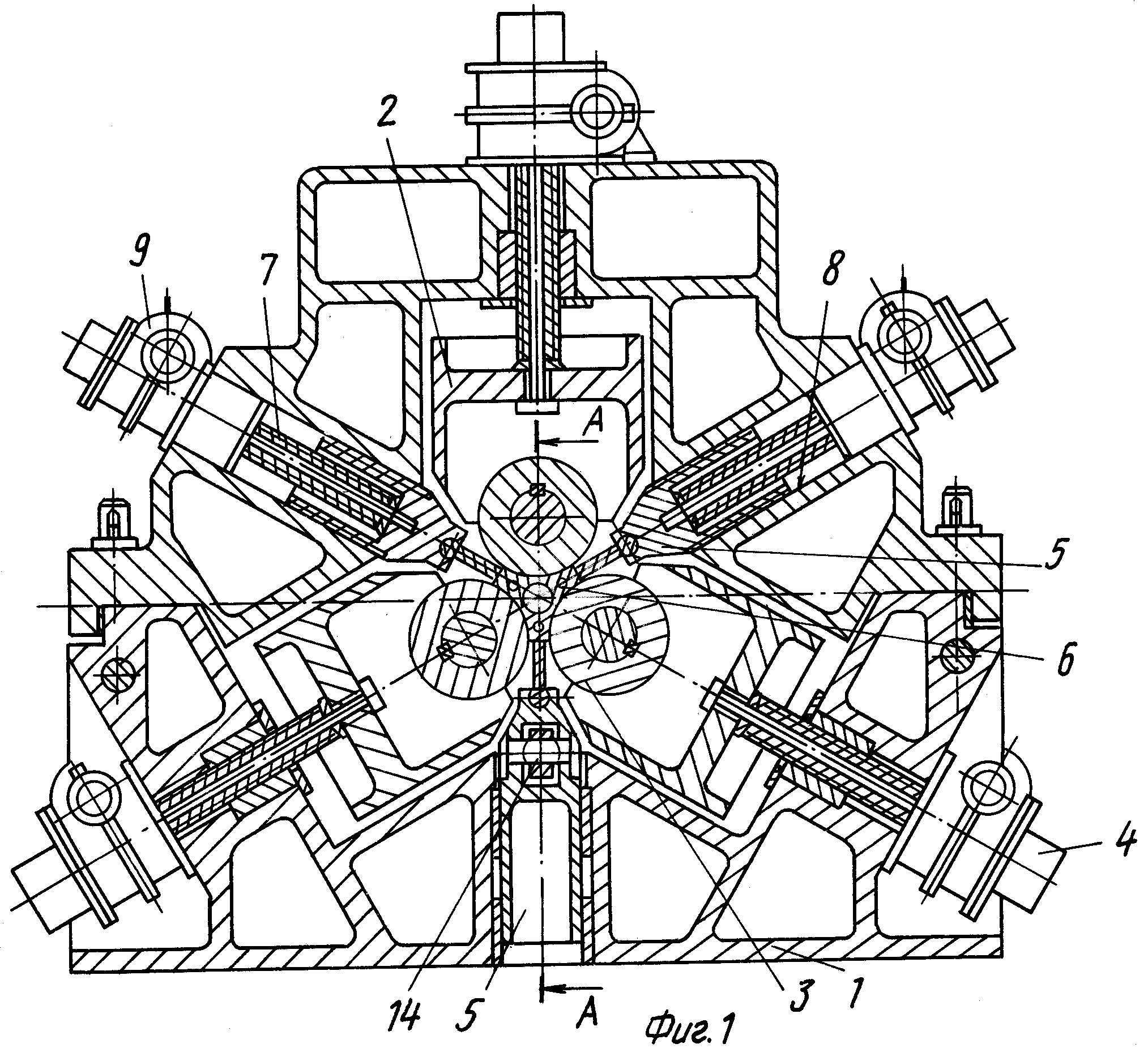

Использование: изобретение относится к трубопрокатного производству, а точнее к рабочим клетям трехвалковых станов винтовой прокатки, и позволит повысить производительность за счет сокращения времени на радиальную настройку линеек. Сущность: рабочая клеть трехвалкового стана винтовой прокатки содержит станину, расположенные в ней через 120° барабаны с рабочими валками и механизмы их установки, держатели с линейками, размещенные между парами валков, и механизмы их перемещения, установленные в расточках станины и шарнирно связанные с держателями линеек. Механизмы перемещения верхних линеек с держателями оснащены электромеханическими приводами. Механизм перемещения нижней линейки выполнен в виде вала, регулируемого упора, взаимодействующего с валом посредством сухаря, и двухопорной балки, связанной с держателем нижней линейки посредством шарового шарнира и имеющей привод качания от силового цилиндра. Одна опора балки связана со станиной, а вторая - с валом. Изобретение обеспечивает повышение производительности за счет исключения ручного труда и сокращения времени на обслуживание и ремонт оборудования. 3 ил.
|
