RU 2352410 C2, 20.04.2009. SU 925449 A, 07.05.1982. SU 509310 A, 28.04.1976. GB 2078579 A, 13.01.1982.
Имя заявителя:
Открытое акционерное общество "Электростальский завод тяжелого машиностроения" (RU)
Изобретатели:
Казакевич Игорь Илларионович (RU) Баранов Владимир Никитич (RU) Ершов Юрий Львович (RU) Бедняков Владимир Владимирович (RU) Прошкин Евгений Михайлович (RU) Щетинин Андрей Евгеньевич (RU) Замчалкина Елена Венальевна (RU)
Патентообладатели:
Открытое акционерное общество "Электростальский завод тяжелого машиностроения" (RU)
Реферат

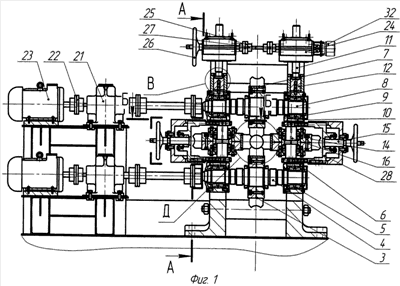

Изобретение предназначено для повышеия точности цилиндрических труб, прокатываемых в четырехвалковых калибровочных клетях. Четырехвалковая калибровочная клеть содержит станину, расположенные в ней приводные горизонтальные и вертикальные валки с механизмами радиального перемещения. Исключение зазоров между боковыми поверхностями валков обеспечивается за счет того, что каждый приводной валок выполнен с боковыми коническими поверхностями, установлен в постоянном контакте с боковыми поверхностями соседних валков калибра и снабжен средством для осуществления усилия прижатия и контроля этой величины, при этом первоначальное усилие прижатия конической поверхности валков друг к другу регламентируется математической зависимостью и составляет не менее чем Т=(1,1÷1,2)Р. Клеть снабжена дополнительным съемным цилиндрическо-червячным редуктором. 1 з.п. ф-лы, 9 ил., 1 табл.
