ТРЕХВАЛКОВАЯ КЛЕТЬ СТАНА ВИНТОВОЙ ПРОКАТКИ

Номер публикации патента: 2170152

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  98119798/02		Получить полное описание патента

Реферат

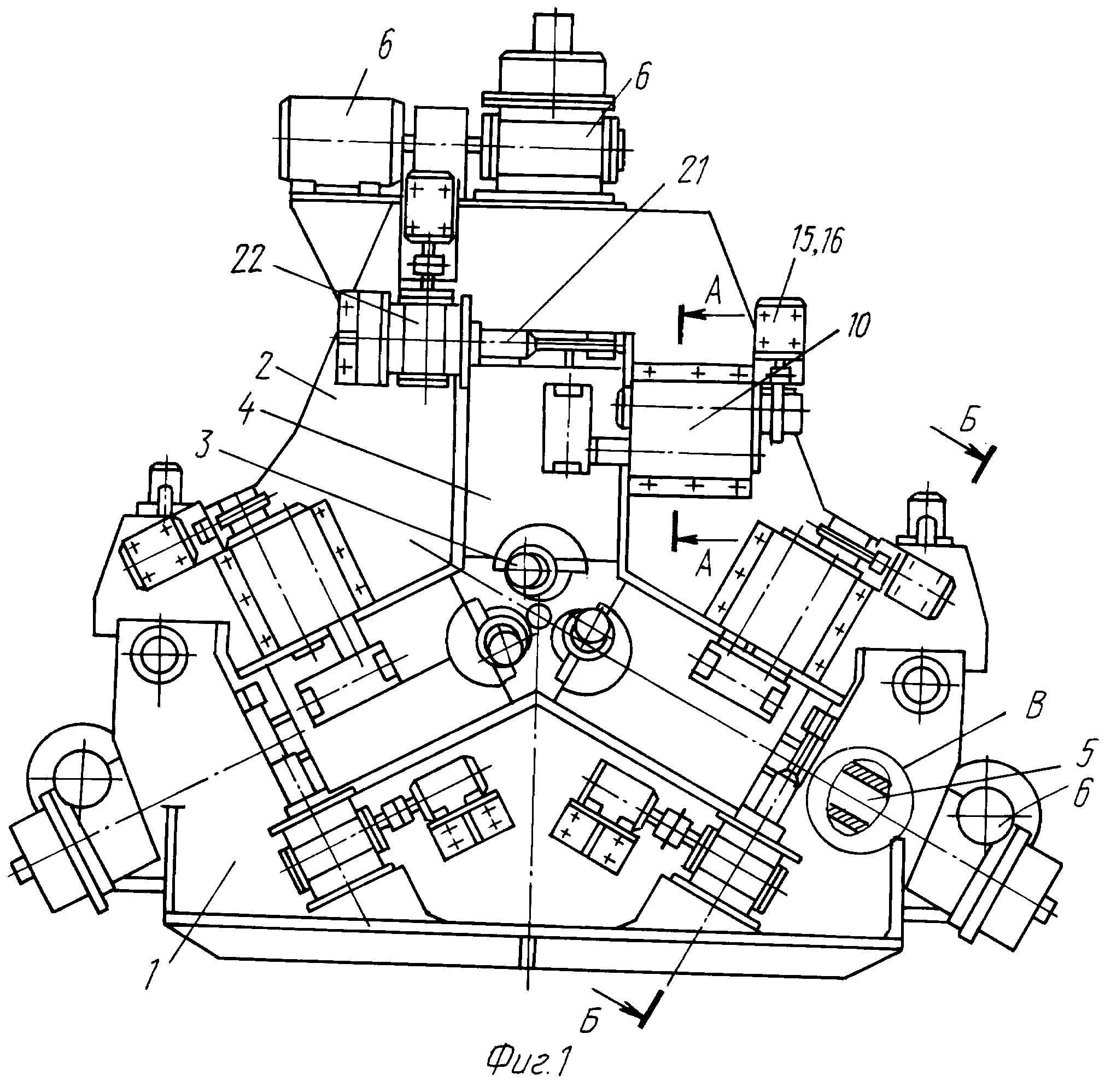

Использование: изобретение относится к трубопрокатному производству, касается усовершенствования трехвалковой клети стана винтовой прокатки. Сущность: трехвалковая клеть стана винтовой прокатки содержит станину с крышкой, три поворотных барабана с рабочими валками, нажимные механизмы продольного перемещения поворотных барабанов, механизмы поворота барабанов на угол подачи с винтовыми упорами и гидроцилиндрами, а также дополнительные механизмы продольного перемещения барабанов с рабочими валками, включающими упоры-ограничители. Прокатка переднего конца трубы осуществляется при разведенных рабочих валках, барабан с валком развернут на малый угол подачи, в этом случае барабан поджат гидроцилиндром к винтовому упору. При достижении торцом трубы пережима очага деформации валки сводятся на необходимую величину. Одновременно производится увеличение угла подачи, давление подается в один гидроцилиндр, а другой гидроцилиндр соединяется со сливом и барабан поджимается к винтовому упору. Изобретение обеспечивает создание трехвалковой клети стана винтовой прокатки, позволяющей повысить производительность за счет сокращения простоев клети и обеспечения автоматического регулирования клети, а также за счет сокращения времени на ремонт клети и настройку величины сведения-разведения валков, так как исключаются ручные операции. 6 ил.
