| МНОГОРУЧЬЕВАЯ ВЕРТИКАЛЬНАЯ КЛЕТЬ ПРОДОЛЬНОЙ ПРОКАТКИ |  |
Номер публикации патента: 2163174 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B21B013/06 | | Аналоги изобретения: | SU 1801036 A3, 07.03.1996. SU 132170, 03.02.1960. SU 1639811 A1, 07.04.1991. SU 1115819 A, 30.09.1984. SU 935144, 15.06.1982. |
| Имя заявителя: | Открытое акционерное общество "Электростальский завод тяжелого машиностроения" | | Изобретатели: | Серман Б.А.
Фесенко В.А.
Шевцова Т.Н.
Ковтушенко А.А.
Копылов А.Ф.
Лагутин С.А. | | Патентообладатели: | Открытое акционерное общество "Электростальский завод тяжелого машиностроения" |
Реферат | |

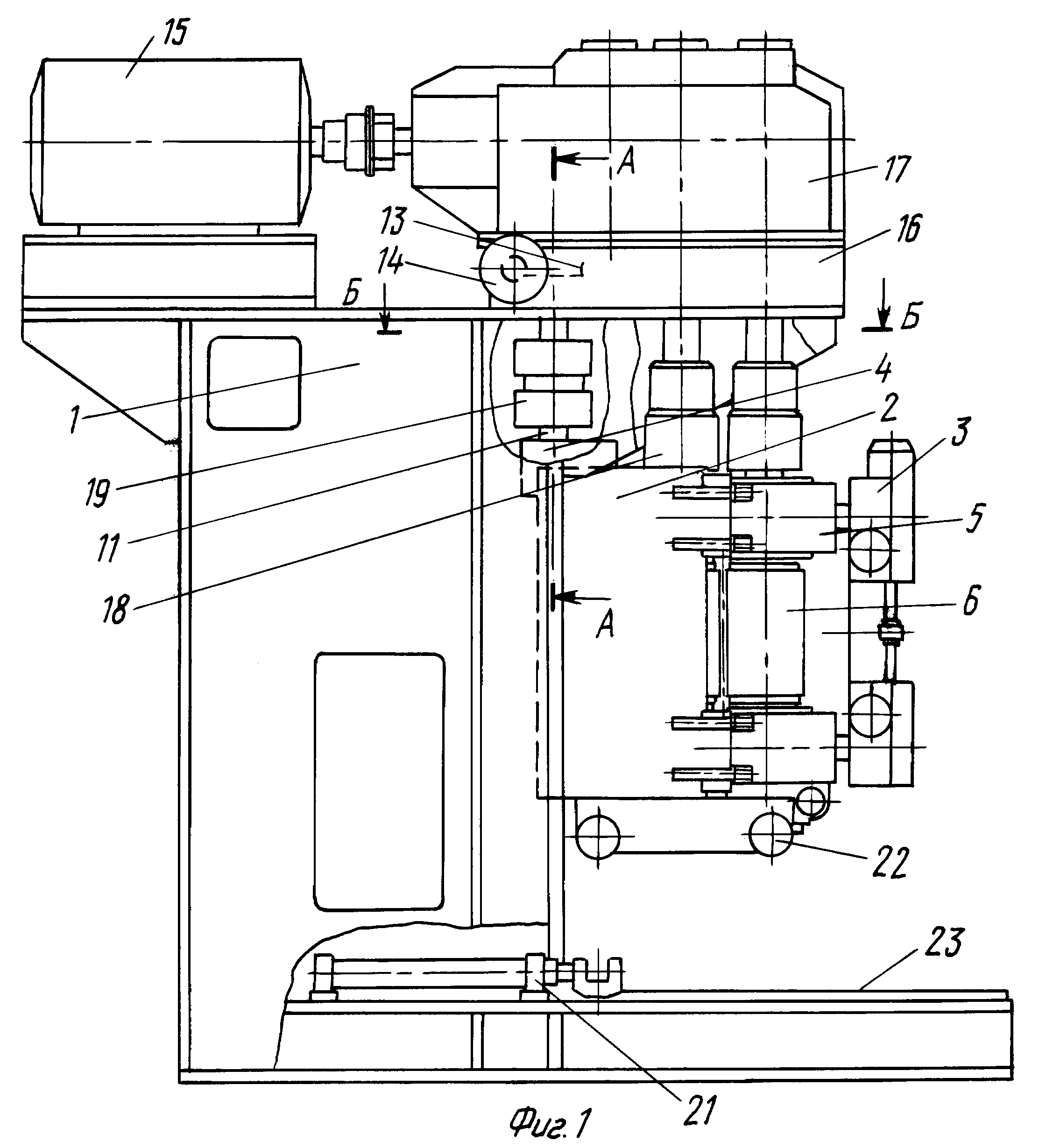

Изобретение относится к прокатному производству и может быть использовано в вертикальных и комбинированных клетях сортовых и заготовочных станов. Многоручьевая вертикальная клеть продольной прокатки содержит размещенную в стойке сменную клеть с подушками рабочих валков, механизм вертикального перемещения, включающий пару винт - гайка, червячный редуктор и электродвигатель, а также состоящий из нижнего горизонтального и двух вертикальных корпусов комбинированный редуктор с электродвигателем главного привода. Винт механизма вертикального перемещения рамы расположен по вертикальной центральной оси рамы внутри нее, а гайка, сопряженная с винтом, закреплена в поперечине рамы. Червячный редуктор встроен в нижний горизонтальный корпус комбинированного редуктора и его выходной вал соединен с винтом механизма вертикального перемещения рамы посредством зубчатой муфты с опорными сферическими элементами. Такое конструктивное выполнение многоручьевой вертикальной клети продольной прокатки позволит уменьшить ее вертикальные габариты и повысить надежность и долговечность, а также упростить обслуживание клети. 3 ил.
|
