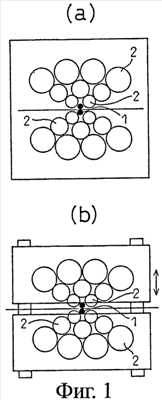

Изобретение предназначено для улучшения магнитных свойств стали при увеличении интенсивности обжатий. Способ включает нагрев сляба из стали, содержащей, мас.%: C 0,025-0,10, Si 2,5-4,5, Mn 0,03-0,55 и Al 0,007-0,040, до 1100-1450°С и выше, горячую прокатку сляба для получения горячекатаного листа, отжиг горячекатаного листа, многократную холодную прокатку отожженного листа в реверсивном многовалковом прокатном стане с разъемным корпусом, первичный рекристаллизационный отжиг и последующий вторичный рекристаллизационный отжиг холоднокатаного листа. Получение электротехнической листовой стали, имеющей структуру первичной рекристаллизации, в которой кристаллические зерна, ориентированные в направлении Госса, и кристаллические зерна, имеющие сходство соосной ориентации с ориентацией Госса, совмещены в направлении прокатки, обеспечивается за счет того, что: (a) первую холодную прокатку или первую и вторую холодную прокатки выполняют, используя рабочий валок малого диаметра при диаметре от 55 мм до менее 105 мм; (b) холодную прокатку со второй или третьей по предпоследнюю выполняют, используя рабочий валок большого диаметра при диаметре от 105 мм до менее 150 мм; и (c) окончательную холодную прокатку выполняют, используя малый рабочий валок, диаметр которого меньше диаметра рабочего валка большого диаметра. 6 з.п. ф-лы, 6 ил., 3 табл.
Поиск патентов
Получить полное описание патента
