RU 2143955 C1, 10.01.2000. SU 1156586 A, 06.05.1974. GB 749501 А, 30.05.1956. US 3635417 А, 18.01.1972.
Имя заявителя:
СМС СИМАГ АГ (DE)
Изобретатели:
АЛЛЕРДИНГС Артур (DE)
Патентообладатели:
СМС СИМАГ АГ (DE)
Приоритетные данные:
15.02.2008 DE 102008009916.3
Реферат

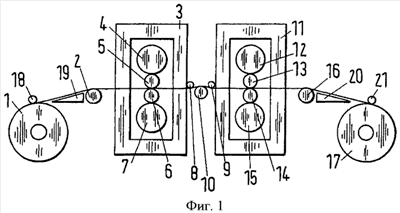

Изобретение предназначено для повышения экономичности и удобства обслуживания прокатной установки. Установка содержит первый и второй реверсивные сматыватели (1, 17) и, по меньшей мере, одну прокатную клеть, расположенную между сматывателями, к каждому из которых присоединено транспортное устройство для рулонов с тележками (22, 27, 24, 29, 26), предназначенное для транспортировки рулонов. Расширение функциональных возможностей устройства при повышении удобства его обслуживания обеспечивается за счет того, что сматыватели соединены с пунктами (23, 28) передачи рулонов, которые в свою очередь соединены с участками (25, 30) складирования рулонов, при этом на участки складирования рулоны подаются на тележках (22, 27, 24, 29, 26) на рельсовом ходу, выполненных с возможностью перемещения в перпендикулярном к сматывателям (1, 17) направлении, для транспортировки рулонов к или от каждого сматывателя с возможностью настройки транспортной тележки (22, 27) для рулонов с учетом направления прокатки, при этом тележки соединены с пунктами (23, 28) передачи рулонов на последовательно расположенные транспортные тележки (24, 29), которыми рулоны доставляются на участки (25, 30) их складирования, а для управления участками (25, 30) складирования установлена, с возможностью поперечного перемещения, тележка (26), связывающая между собой участки складирования, при этом транспортные тележки (22, 26, 27, 24, 29,), а также пункты передачи рулонов выполнены с возможностью поворота на 180°. 4 з.п. ф-лы, 2 ил.
