ЕР 1038600 А2, 27.09.2000. RU 2100114 C1, 27.12.1997. SU 1193867 A1, 10.02.1996. EP 0560115 A1, 15.09.1993.
Имя заявителя:
Сименс Ваи Металз Текнолоджис С.Р.Л. (IT)
Изобретатели:
ФОРМЕНТИН Роберто (IT)
Патентообладатели:
Сименс Ваи Металз Текнолоджис С.Р.Л. (IT)
Приоритетные данные:
16.03.2005 IT MI2005A000428
Реферат

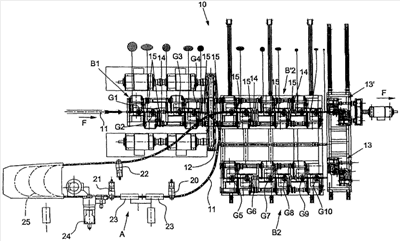

Изобретение предназначено для упрощения управления температурой сортового проката в процессе прокатки. Прокатный моноблок содержит первый блок (В1) прокатных клетей (G1-Gm) и второй блок (В2) прокатных клетей (Gm+1-Gn). Согласно изобретению между этими блоками (В1, В2) предусмотрен кольцевой контур (А) для охлаждения сортового проката (11). Возможность поддержания требуемой температуры проката по всей его длине, включая оголовок, с беспрепятственной передачей проката в натянутом состоянии в последующие клети обеспечивается за счет того, что кольцевой контур (А) содержит последовательно расположенные в направлении (F) прокатки первый протяжной механизм (20) для поддержания сортового проката (11) в натянутом состоянии на выходе первого блока (В1) при прохождении через охлаждающие устройства (23), ножницы (24) для отрезания оголовка охлажденного сортового проката, второй протяжной механизм (21) для поддержания сортового проката в натянутом состоянии на выходе ножниц или охлаждающего устройства, круговую петлю (25) для исключения натяжения сортового проката во время его прохождения между двумя указанными блоками, третий протяжной механизм (22), расположенный между кольцевым контуром (25) и вторым блоком (В2), обеспечивающий поступление сортового проката во второй блок. 5 з.п. ф-лы, 1 ил.
