| СИСТЕМА КАЛИБРОВ ДЛЯ ХОЛОДНОЙ ПРОКАТКИ ФАСОННОГО КОНТАКТНОГО ПРОВОДА |  |
Номер публикации патента: 2178348 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B21B001/16 | | Аналоги изобретения: | RU 2113293 С1, 20.06.1998. SU 1242265 А1, 07.07.1986. SU 1475742 А1, 30.04.1989. RU 2048934 С1, 27.11.1995. DE 2241954, 07.03.1974. DE 1814238 С2, 19.05.1982. |
| Имя заявителя: | ЗАО "ТРАНСКАТ" | | Изобретатели: | Гизатулин Б.В.
Малышев В.И.
Базулько С.В. | | Патентообладатели: | Гизатулин Бату Вазыхович
Малышев Валерий Иванович
Базулько Сергей Валерьевич |
Реферат | |

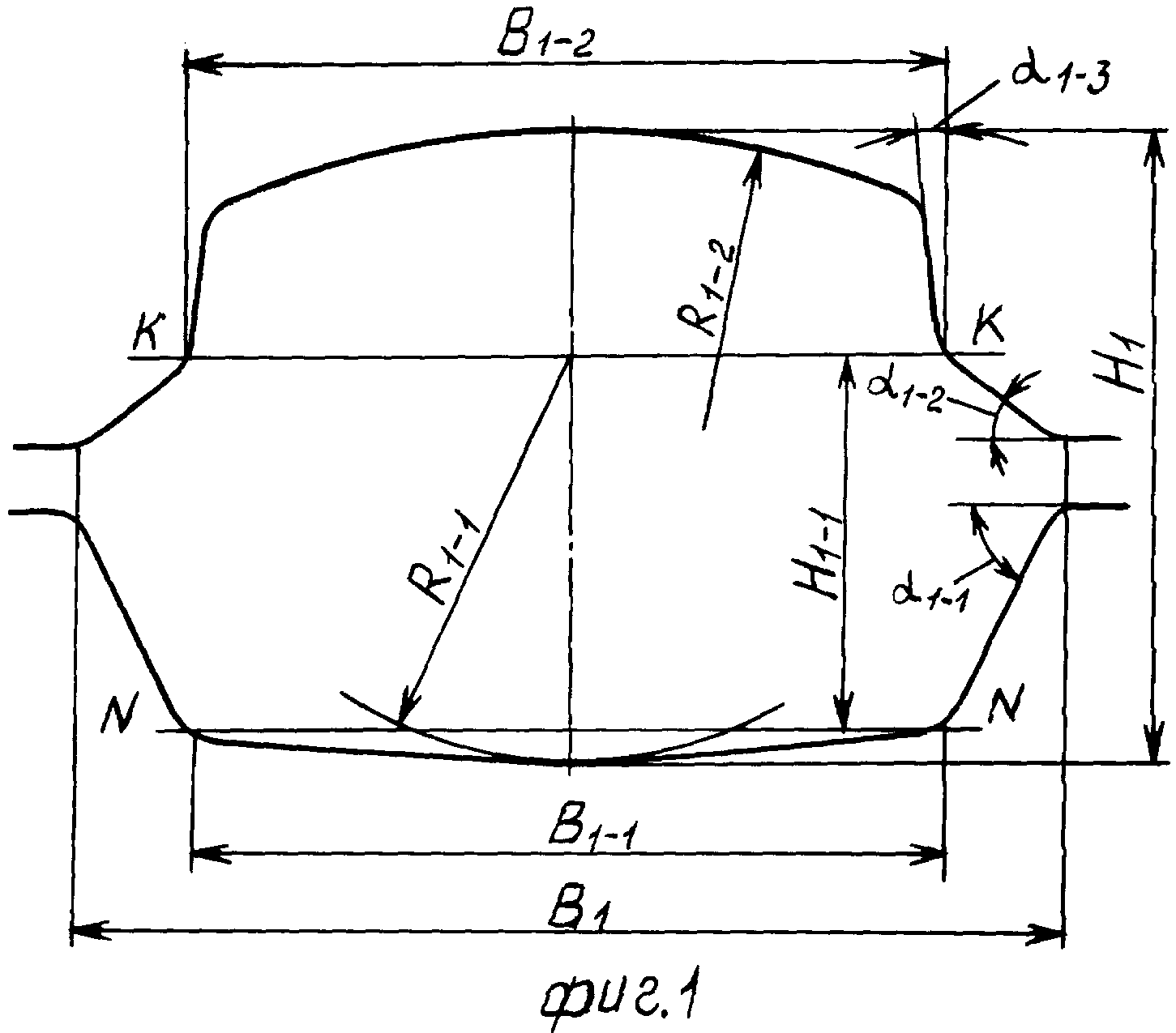

Система калибров предназначена для производства контактных фасонных проводов методом холодной прокатки на непрерывных станах в клетях с взаимно перпендикулярными валками. Задача изобретения - обеспечение точности изготовляемого изделия. Система калибров включает систему вытяжных калибров и систему формообразующих двухручьевых калибров, состоящую из подготовительного, чернового, предчистового и чистового калибров, причем чистовой калибр по форме соответствует поперечному сечению профиля готового контактного провода, профили ручьев предчистового калибра выполнены в зависимости от профилей ручьев чистового калибра, образующих рабочую поверхность и крепежную часть контактного провода, при этом высота ручья каждого валка составляет 0,1 - 0,3 высоты предчистового калибра, при этом центральная часть дна ручья каждого валка выполнена горизонтальной и составляет по длине 1 - 2 мм, профили ручьев чернового калибра образованы симметричными ручьями обоих валков, составляющими разрезной калибр, подготовительный калибр имеет профиль дна ручья одного валка, выполненного радиусом, равным 1 - 1,25 радиуса части чистового калибра, профиль дна ручья второго валка подготовительного калибра выполнен радиусом, равным 1,7 - 2,55 радиуса части чистового калибра. Использование в системе калибров предлагаемых по форме и размерам четырех последних по ходу прокатки калибров позволило устранить неполное заполнение, утяжку углов дна ручьев чистового калибра, примыкающих к полкам крепежной части контактного провода, а также обеспечить необходимую форму сечения готового контактного провода. 4 ил.
|
