Реферат

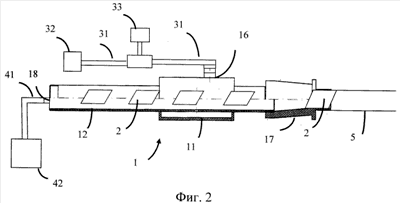

Способ осуществляют путем продвижения вдоль трубки, по крайней мере, одного рабочего тела и жидкостной среды с возможностью развития в среде кавитации. Рабочее тело выполняют из полимерного материала в виде удлиненного вдоль продольной оси тела с круглым поперечным сечением, диаметр которого на 0,8-1,2 мм меньше внутреннего диаметра трубки, с длиной, равной 2,5-5 его диаметра, и плоскими срезами торцов под углом 30-60° к продольной оси. Рабочее тело вводят в трубку под давлением газожидкостной смеси. Система для очистки трубок содержит блок 3 подачи жидкости, устройство 1 для подачи рабочих тел 2 в очищаемую трубку и, по крайней мере, одно рабочее тело 2. Система содержит также блок 4 подачи газа под давлением. При этом устройство для подачи рабочих тел в очищаемую трубку выполнено с возможностью соединения с блоками 3, 4 подачи жидкости и газа и введения в очищаемую трубку рабочего тела 2 под действием давления газожидкостной смеси. Рабочее тело 2 выполнено так же, как и в способе. Устройство для подачи рабочих тел в трубку содержит две сообщающиеся между собой камеры. Первая 11 камера снабжена штуцером 16, выполненным с возможностью соединения с блоком 3 подачи жидкости под давлением, выполнена большим диаметром, чем вторая 12 камера, и включает в себя по крайней мере часть второй 12 камеры, которая снабжена отверстиями 15 на стенке, расположенной внутри первой 11 камеры. При этом вторая 12 камера выполнена с возможностью размещения в ней по крайней мере двух рабочих тел 2 и снабжена на одном конце выходным соплом 17, выполненным с возможностью соединения с очищаемой трубкой, а на противоположном конце штуцером для соединения с блоком 4 подачи газа под давлением. Выходное сопло 17 в узкой части выполнено с размерами, обеспечивающими прохождение через него рабочего тела 2 под давлением. Изобретение обеспечивает повышение эффективности очистки тонкостенных трубок малых диаметров. 4 н. и 11 з.п. ф-лы, 4 ил.
