СПОСОБ И УСТРОЙСТВО ДЛЯ ОЧИСТКИ ТРУБОПРОВОДА С ОБРАТНЫМ СТОЯКОМ

Номер публикации патента: 2181867

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99124600/12		Получить полное описание патента

Реферат

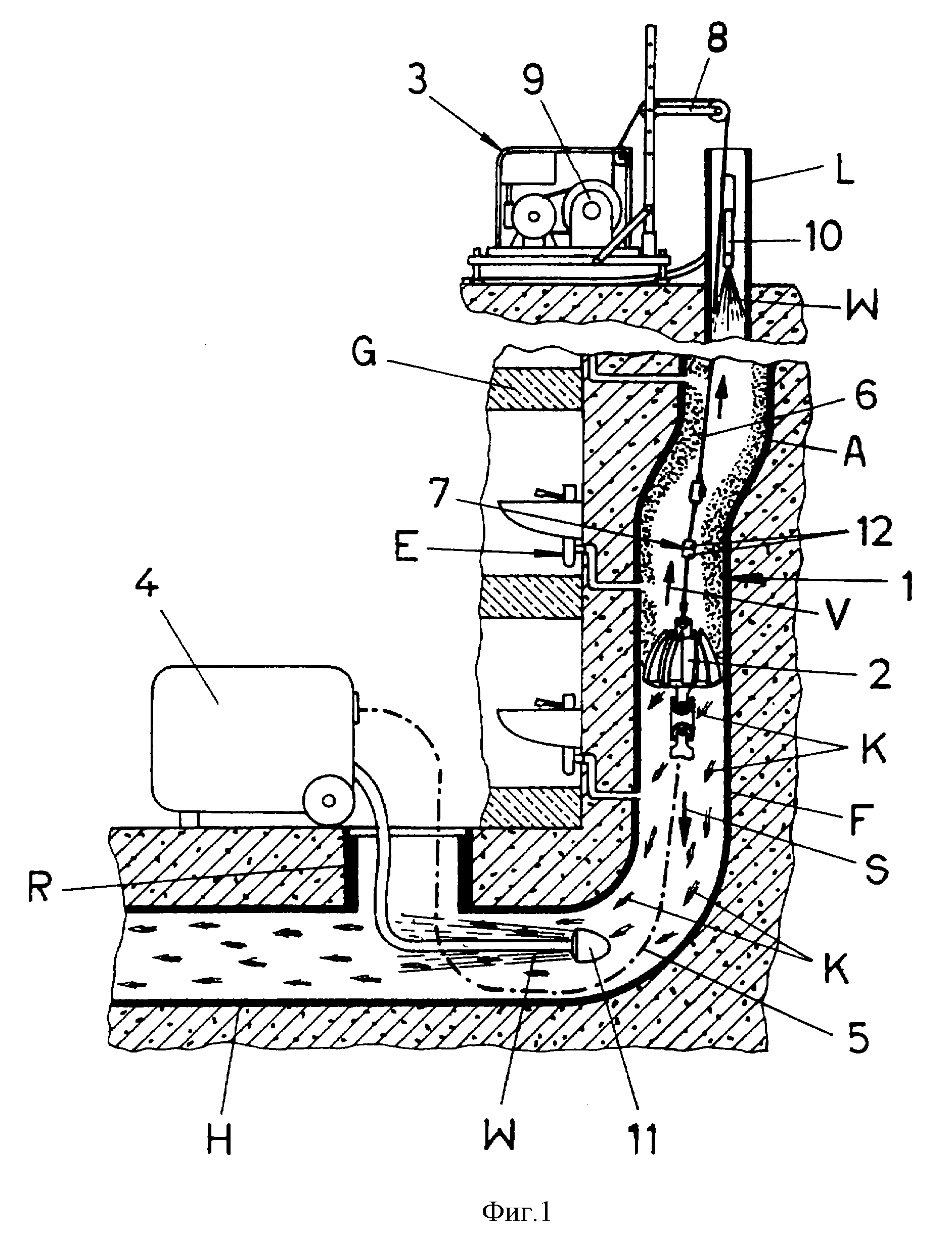

Изобретение относится к области очистки трубопровода с обратным стояком и может быть использовано для снятия отложений в трубе и одновременного их удаления в различных трубопроводах. В способе очистки трубопровода с обратным стояком приводящую во вращение через гибкий вал фрезу для снятия отложений в трубе подвергают проходящей в направлении трубопровода продольной подаче и одновременно для удаления снятого материала ниже зоны снятия разбрызгивают промывочную воду в трубопроводе в направлении стекания снятых отложений с избыточным давлением. При этом отложения в трубе снимают со встречной направлению стекания снятых продольных отложений продольной подачей, для чего фрезу вводят в трубопровод ниже обратного стояка и протягивают с передней в направлении подачи стороны. Промывочную воду подают также выше зоны снятия отложений, а фрезу приводят во вращение с задней в направлении подачи стороны. В устройстве для осуществления способа вращательно-симметричная относительно оси привода фрезерная головка имеет цапфу на своем заднем торце, а на переднем торце - проушину для подвешивания, при этом фрезерная головка выполнена в виде тела вращения в качестве корпуса фрезы с дугообразно ниспадающей в сторону проушины для подвешивания образующей, на боковой поверхности которого выполнены ножевые детали, образующие проходящие преимущественно вдоль винтовых линий лезвия. Изобретение обеспечивает надежную очистку трубопроводов без опасности засорения или подпора. 2 с. и 2 з.п. ф-лы, 3 ил.
