УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБОПРОВОДА

Номер публикации патента: 2176163

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000124661/12		Получить полное описание патента

Реферат

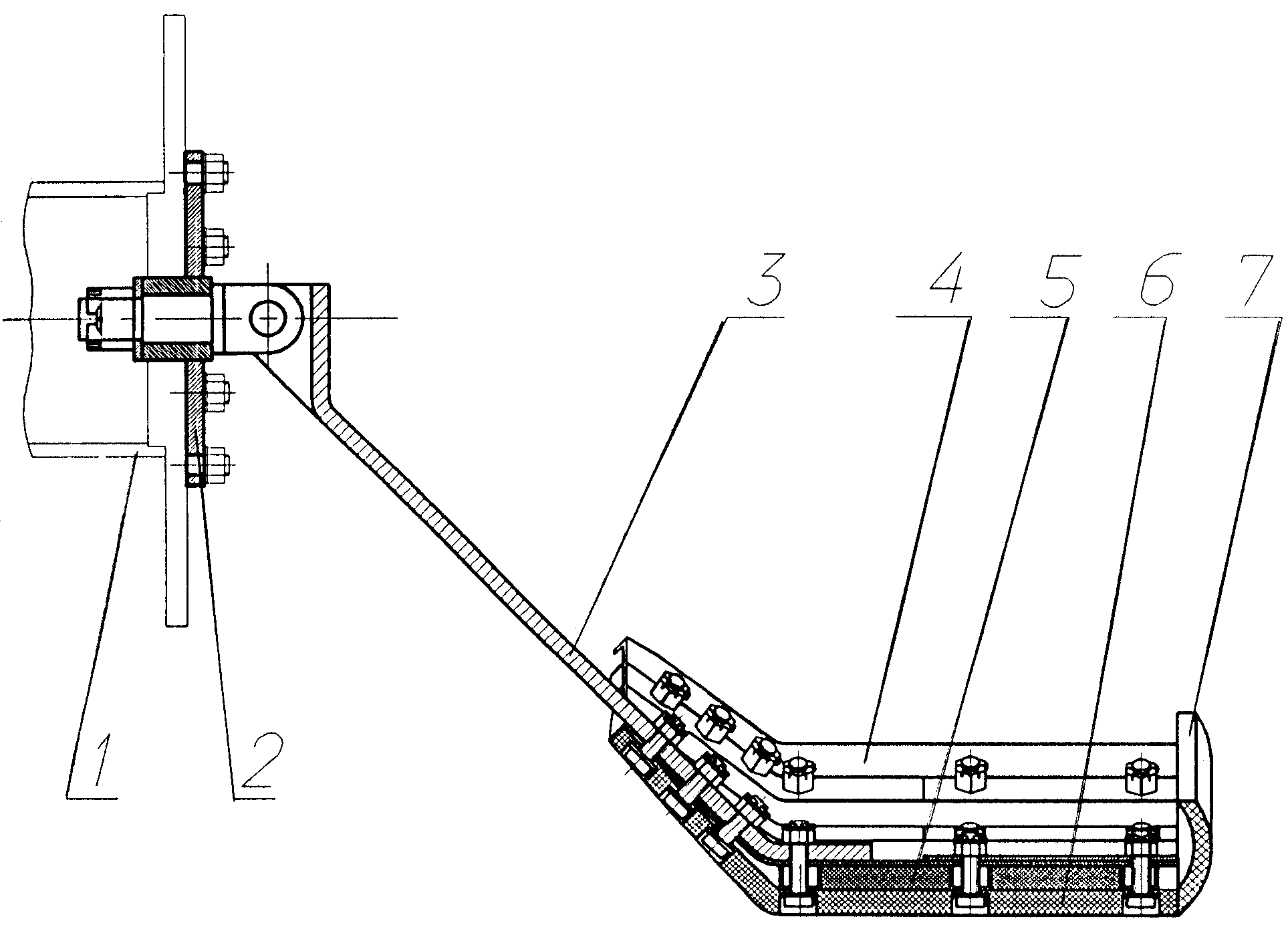

Изобретение относится к трубопроводному транспорту, в частности к устройствам для очистки внутренней поверхности трубопровода от ферромагнитного мусора - электроды, окалина, металлический лом и т.д. К фланцу устройства для очистки внутренней поверхности трубопровода присоединен магнитный блок с помощью фланца, который шарнирно соединен с кронштейном, прикрепленным к каретке. Магнитный блок содержит каретку, выполненную из металлической пластины в виде салазок. Под кареткой параллельными рядами вдоль продольной оси трубопровода расположены магниты на поддерживающих сплошных лыжах. К каретке прикреплен фартук, дугообразно загнутый по ходу движения транспортируемой среды. Устройство позволяет эффективно очищать внутреннюю поверхность трубопровода от металлических предметов, в т.ч. при наличии на участках трубопровода впадин или выступов на внутренней поверхности, а также за счет шарнирного соединения очистного устройства с магнитным блоком исключить наличие мощного магнита, что снижает стоимость очистного устройства, предотвратить разрушение магнитов в ходе движения за счет поддерживающих лыж, предотвратить смыв налипших металлических частиц с магнитного блока и накаливать металлические частицы, отраженные от фартука в верхней части каретки. 1 ил.
