РАБОЧИЙ ОРГАН МАШИНЫ ДЛЯ ОЧИСТКИ НАРУЖНОЙ ПОВЕРХНОСТИ ТРУБОПРОВОДОВ

Номер публикации патента: 2165805

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000120606/12		Получить полное описание патента

Реферат

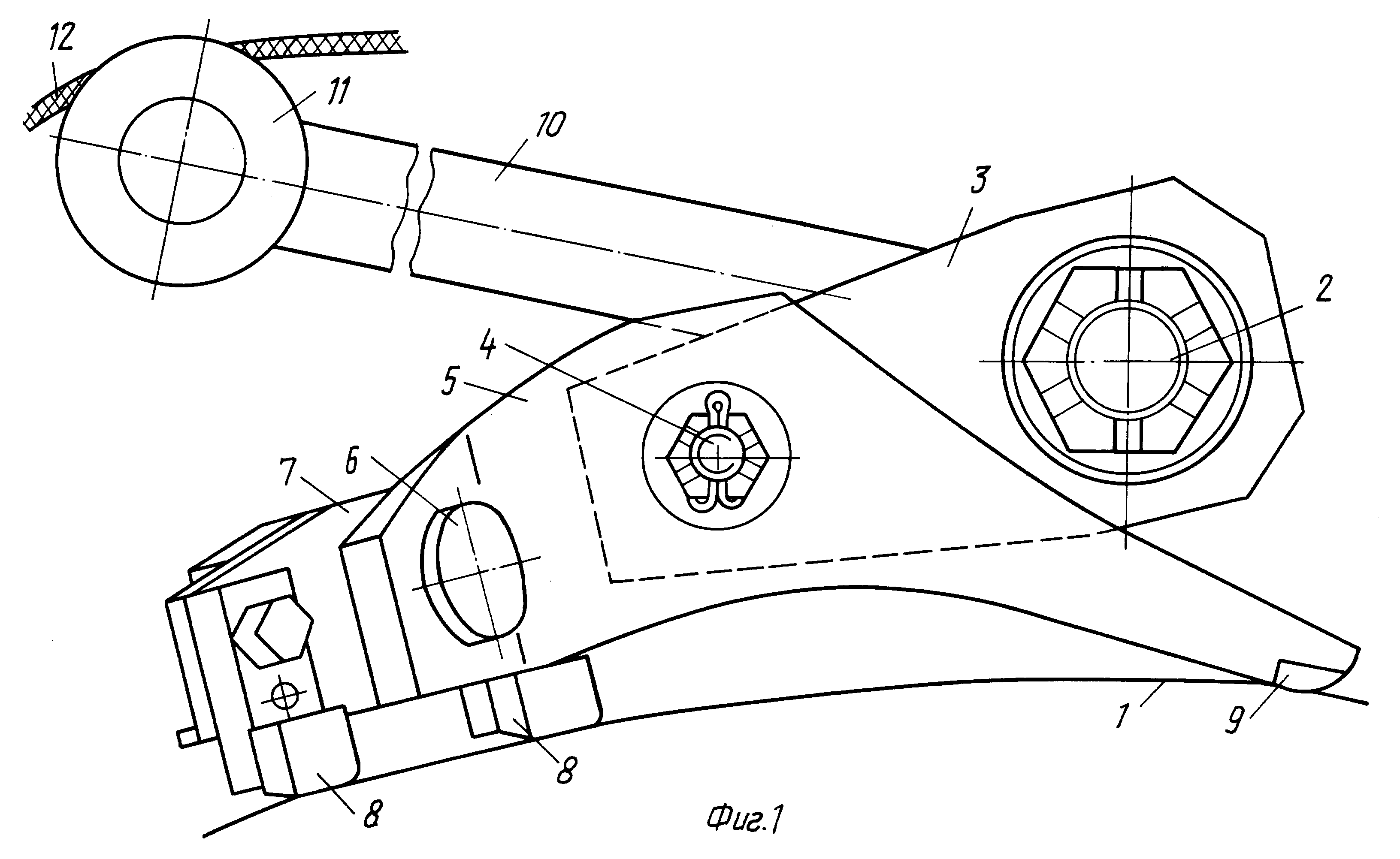

Изобретение относится к очистке наружной поверхности трубопроводов от старой изоляции, коррозии и т.п. и может быть использовано при ремонте и строительстве трубопроводов. Рабочий орган содержит ротор с осями, двуплечие держатели с очистными элементами, шарнирно соединенные с держателями и установленные на осях ротора, и ролики, охватываемые гибкой связью, имеющей натяжное устройство. Очистные элементы закреплены на пластине, шарнирно установленной на первом плече каждого держателя, и размещены симметрично или асимметрично по обе стороны от шарнира, опора выполнена за счет возможности контакта второго плеча держателя в рабочем положении с наружной поверхностью трубопровода, а расстояние между режущими элементами на пластине не кратно величине подачи рабочего органа. При этом длина второго плеча не менее чем в два раза превосходит длину первого плеча. Такое выполнение обеспечивает в процессе работы постоянный контакт очистных элементов с очищаемой поверхностью при нарушении концентричности ротора относительно трубопровода, повышает стабильность процесса удаления старого изоляционного покрытия и очистки поверхности трубопровода, эффективность работы рабочего органа и качество очистки. 1 з.п.ф-лы, 2 ил.
