RU 2179079 С2, 10.02.2002. SU 1452624 A1, 23.01.1989. SU 46833 А, 30.04.1936. RU 2170147 C1, 10.07.2001. RU 2111068 C1, 20.05.1998. RU 2142347 C1, 10.12.1999. RU 2019310 C1, 15.09.1994. DE 3116699 A1, 11.11.1982. US 1173737 A, 29.02.1916.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Воронежская государственная лесотехническая академия" (RU)
Изобретатели:
Свиридов Леонид Тимофеевич (RU) Новиков Артур Игоревич (RU) Свиридов Тимофей Леонидович (RU) Бусарин Эдуард Николаевич (RU) Хрипченко Михаил Сергеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Воронежская государственная лесотехническая академия" (RU)
Реферат

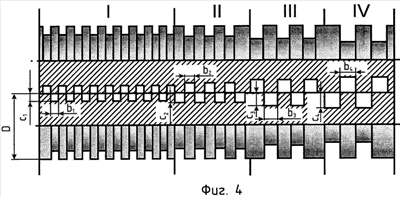

Изобретение относится к лесохозяйственной технике и может быть использовано при вторичной механизированной обработке лесных семян хвойных пород. Устройство для очистки и сортирования лесных семян хвойных пород включает загрузочный бункер, ориентирующе-сортирующее приспособление из цилиндрических валов, установленных с возможностью вращения в противоположные стороны, один из которых состоит из четырех секций с кольцевыми канавками, имеющими ширину b1b4, соответствующую максимальной толщине семян d каждой фракции, приемники примесей и семян. Второй вал выполнен четырехсекционным с кольцевыми канавками, расположенными в шахматном порядке относительно первого вала. Глубина канавок с1с4 отличается в каждой последующей секции на величину приращения ширины канавки х, а наружный диаметр D каждого вала соотносится с толщиной d семян как d:D=1:(45÷48). Величина приращения рассчитывается по формуле x1=b2-b1, x2=b3-b2, x3=b4-b3; где b1, b2, b2, b4 - ширина кольцевой канавки соответственно, в первой, второй, третьей и четвертой секциях, а глубина канавки c1=b1, с2=b2+x1, c3=b3+х2; c4=b4+х3, где с1, с2, c3, c4 - глубина кольцевой канавки соответственно в первой, второй, третьей и четвертой секциях. Технический результат - повышение производительности и качества очистки и сортирования лесных семян хвойных пород. 4 ил.
