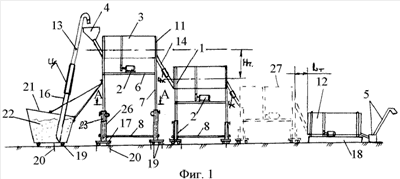

Изобретение относится к сельскому хозяйству. Устройство состоит, по меньшей мере, из трех последовательно друг за другом установленных триерных модулей с возможностью увеличения их количества, имеющих - каждый - автономный привод, триер, перегрузочное устройство, раму, состоящую из четырех вертикальных стоек, связанных снизу поперечинами, одна из которых выполнена съемной, и приемно-отводящее устройство для фракций. Первый триерный модуль имеет также загрузочное устройство, а последний - отгрузочное устройство. Размер ячеек каждого последующего триера относительно предыдущего уменьшается на одинаковую величину, начиная с первого до последнего, а их горизонтальные оси отстоят друг от друга по высоте на одинаковую величину: Нт.>Lт. tg, где - угол естественного откоса зерна, Lт. - расстояние между триерными модулями. Опорные части каждой стойки, кроме последнего триерного модуля, который закреплен жестко на своей подставке, снабжены роликами и фиксаторами для жесткого крепления стоек в новом положении при увеличении количества триерных модулей. Бункер загрузочного устройства выполнен с возможностью горизонтального перемещения, для чего снабжен опорами качения и фиксатором. Вертикальные стойки рам модулей в нижней части выполнены телескопическими с возможностью изменения их высоты за счет выполнения концов стоек в виде круглых стержней с зубьями на стороне, обращенной к центру рамы, для сцепления с зубьями червячного колеса, установленного шарнирно вверху телескопической части двух противоположных по диагонали вертикальных стоек. Все триеры установлены с возможностью изменения скорости их вращения. Устройство позволяет повысить качество очистки за счет быстрой переналадки устройства дополнительным триерным модулем. 4 ил.
