RU 2212955 C1, 27.09.2003. SU 560652 A, 05.06.1977. SU 1704860 A, 15.01.1992. SU 1210914 A, 15.02.1986. SU 232653 A, 11.12.1968. SU 980865 A1, 15.12.1982. US 4978443 A, 18.12.1990. DE 4428012 A, 20.06.1996.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Восточно-Сибирский государственный технологический университет (RU), Урханов Николай Алагуевич (RU)
Изобретатели:
Урханов Николай Алагуевич (RU) Бужгеев Анатолий Сергеевич (RU) Урханов Владимир Николаевич (RU) Горев Андрей Олегович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Восточно-Сибирский государственный технологический университет (RU) Урханов Николай Алагуевич (RU)
Реферат

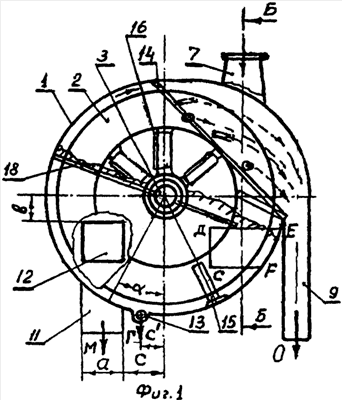

Изобретение относится к зерноочистительным машинам, применяемым для очистки зернового материала от коротких, длинных и минеральных примесей и сухой очистки поверхности зерна. Дисковый сепаратор включает установленные в корпусе на общем валу приемно-рабочие и рабочие ячеистые диски с гонками на спицах, верхние междисковые направляющие желобковые пластины, устройство нижних междисковых направляющих штампованных сит, приемно-сортирующие наклонные междисковые штампованные сита, патрубки для очищенного зерна, загрузочное и сборно-выводящее устройства. Ячеистая поверхность каждого диска с обеих сторон образована чередующимися сегментами с ячейками для куколя или овсюга. Загрузочный патрубок установлен на передней торцевой стенке корпуса сепаратора с правой стороны вала под патрубком сборно-выводящего устройства. В нижней стенке корпуса в углублении в виде желоба установлено шнековое устройство для вывода минеральных примесей, спиральная поверхность которого образует угол 15-20° с его осью. Выпускное отверстие патрубка для очищенного зерна имеет прямоугольную форму, сторона которой a=d2-d1, где d1 - внутренний и d2 - наружный диаметры кольцевой поверхности диска, верхняя сторона отверстия параллельна его горизонтальному диаметру и расположена от него на расстоянии b=(0,8-1,2)a, а внутренняя боковая сторона - на расстоянии c=(0,9-1,3)a от вертикального диаметра. Каждое приемно-сортирующее наклонное междисковое штампованное сито по длине состоит из открытой и ситовой частей, установлено в слое верхним концом открытой части на внутренней поверхности корпуса. Ситовая часть начинается от внутренней окружности кольцевой поверхности диска до ее нижнего конца. Технический результат - повышение эффективности очистки зернового материала от коротких, длинных и минеральных примесей. 2 з.п. ф-лы, 3 ил.
