| ЦИЛИНДРИЧЕСКИЙ ТРИЕР - ОВСЮГООТБОРНИК (ВАРИАНТЫ) |  |
Номер публикации патента: 2182046 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B07B013/02 | | Аналоги изобретения: | SU 810306 А, 09.04. 1981. СОКОЛОВ А.Я. и др. Технологическое оборудование предприятий по хранению и переработке зерна. - М.: Колос, 1984, 5-е изд ., 1984, с.103-106. SU 206230 А, 30.01.1968. SU 665954 A, 08.06.1979. SU 484021 A, 26.12.1975. SU 560652, A, 01.08.1977. SU 601058 A, 24.05.1978. |
| Имя заявителя: | Восточно-Сибирский государственный технологический университет | | Изобретатели: | Урханов Н.А.
Урханов В.Н.
Козлов Д.А.
Бужгеев А.С. | | Патентообладатели: | Восточно-Сибирский государственный технологический университет
Урханов Николай Алагуевич |
Реферат | |

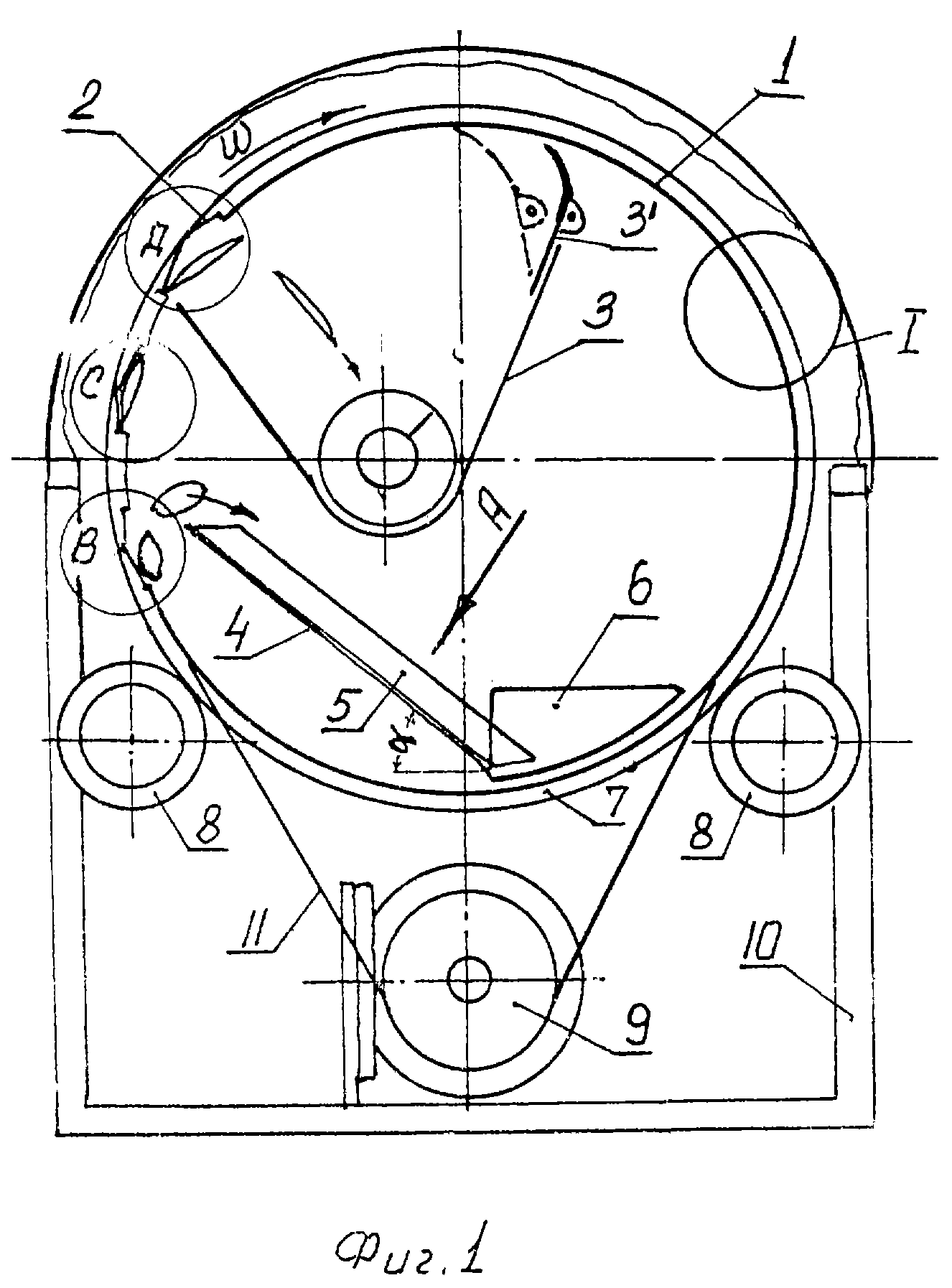

Триер состоит из ячеистого цилиндра, лотка, загрузочного и выгрузного устройств. Ячейка цилиндра имеет форму и размеры зерновок овсюга. Длина l ячейки равна максимальной длине овсюга. Максимальные ширина и глубина ячейки находятся на расстоянии а=0,4l от ее задней стенки и равны соответственно 1/5l и 1/8l, уменьшаются в направлении к задней и передней стенкам соответственно до 1/10l и 1/16l. Задняя стенка образует с поверхностью цилиндра угол 90o. Передняя и боковые стенки образуют с ней угол 110o. Триер снабжен устройством в виде наклонной плоскости, образующей угол α с горизонталью в поперечном сечении цилиндра, на которой перпендикулярно установлены направляющие пластины, образующие угол наклона β с горизонталью в продольном сечении цилиндра из условия α = β ≥ ϕ, где ϕ - угол наклона зерна по поверхности устройства. Ячеистый цилиндр снабжен лотком для длинных примесей, задняя стенка которого состоит из ячеистой неподвижной и верхней вогнутой подвижной регулируемой части, установленной своей кромкой к верхней точке окружности цилиндра или на 10-15o вправо от нее. Ячейка цилиндра может иметь клиновидную форму на поверхности, ориентированную в сторону его вращения. Длина ячейки равна максимальной длине овсюга. Передняя стенка ячейки, имеющая ширину 1/5l, образует с поверхностью цилиндра угол 20o, а задняя - 60o, ширина и глубина которой составляет 1/12l. Задняя стенка ячейки снабжена сквозным отверстием. Повышается производительность устройства и упрощается конструкция ячеек. 2 с.п. ф-лы, 4 ил.
|
