DE 10044104 A1, 04.04.2002. SU 1465141 A1, 15.03.1989. SU 721132 A, 15.03.1980. SU 288912 A, 08.12.1970. RU 23582 U1, 27.06.2002. RU 2036027 C1, 27.05.1995. RU 10610 U1, 16.08.1999. WO 9309883 A1, 27.05.1993. DE 3814458 A1, 09.11.1989.
Имя заявителя:
Открытое Акционерное Общество "Мельинвест" (RU)
Изобретатели:
Абдюшев Марат Мазитович (RU) Веденьев Виктор Федорович (RU) Мельников Сергей Александрович (RU) Абдюшев Роман Маратович (RU) Чернышев Дмитрий Юрьевич (RU)
Патентообладатели:
Открытое Акционерное Общество "Мельинвест" (RU)
Реферат

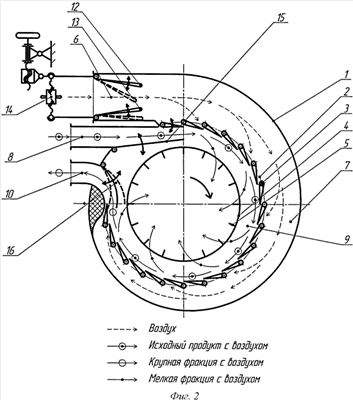

Изобретение относится к устройствам для классификации тонкоизмельченного полидисперсного сыпучего материала на две фракции, частицы продукта которых отличаются крупностью и аэродинамическими свойствами. Оно может быть использовано для выделения из продуктов измельчения зерна пшеницы высокобелковой фракции муки. Пневмоклассификатор имеет неподвижный спиралеобразный корпус, воздухораспределительную решетку с поворотными лопастями, расположенными по дуге окружности, сосной с корпусом, а также вращающееся рабочее колесо с радиальными лопатками, расположенное соосно с воздухораспределительной решеткой и корпусом, патрубок для ввода чистого воздуха в пространство между корпусом и воздухораспределительной решеткой, патрубок для ввода транспортирующего воздуха с исходным продуктом в кольцевое пространство между воздухораспределительной решеткой и рабочим колесом, патрубки для вывода крупной и мелкой фракции продукта с воздухом. Патрубки ввода продукта с воздухом и вывода крупной фракции с воздухом снабжены регулируемыми поворотными заслонками с возможностью изменения величины зазора между заслонкой и воздухораспределительной решеткой. Поворотные лопасти воздухораспределительной решетки имеют каплеобразный профиль в поперечном сечении. Широкая часть поворотной лопасти воздухораспределительной решетки повернута к спиральной стенке корпуса, а заостренная часть - в сторону кольцевого пространства между воздухораспределительной решеткой и рабочим колесом. Патрубок для ввода чистого воздуха снабжен двумя поворотными заслонками, регулирование положения которых выполняется с помощью сдвоенного рычажно-винтового устройства. Технический результат - повышение эффективности пневмоклассификации. 2 з.п. ф-лы, 2 ил.
