RU 65793 U1, 27.08.2007. SU 961793 А, 30.09.1982. SU 1323142 А1, 15.07.1987. SU 1651998 А1, 30.05.1991. RU 2255817 С1, 10.07.2005. RU 2053031 С1, 27.01.1996. RU 2376081 C1, 20.12.2009. DE 1194233 B, 03.06.1965. FR 568669 A, 31.03.1924.
Имя заявителя:
Научно-производственное республиканское унитарное предприятие "НПО "Центр" (BY)
Изобретатели:
Воробьёв Владимир Васильевич (BY) Иванов Евгений Николаевич (BY) Красильников Владимир Александрович (BY) Лускин Григорий Михайлович (BY) Таболич Андрей Викторович (BY) Шиманович Пётр Павлович (BY) Шиманович Оксана Петровна (BY)
Патентообладатели:
Научно-производственное республиканское унитарное предприятие "НПО "Центр" (BY)
Реферат

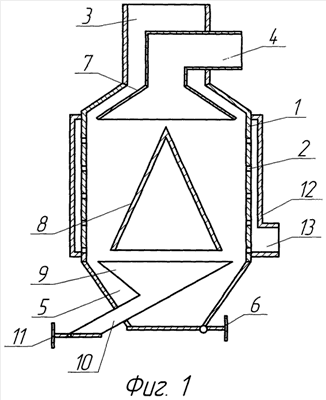

Изобретение относится к машиностроению, в частности к воздушным классификаторам, и может найти применение в строительной, химической, горнообогатительной, металлургической и других отраслях промышленности для разделения различных сыпучих материалов по крупности на три фракции. Воздушный трехпродуктовый классификатор содержит цилиндрическую классификационную шахту с отверстиями на боковой стенке, выполненными щелевидными и равномерно расположенными по всей ее поверхности в шахматном порядке, патрубок для подачи исходного материала, расположенный в верхней части классификационной шахты и охватывающий патрубок для вывода мелкой фракции вместе с воздушным потоком, патрубок для вывода крупной фракции, расположенный в нижней части классификационной шахты, конический распределитель исходного материала, закрепленный под патрубком для подачи исходного материала, коническую вставку, расположенную в классификационной шахте вдоль ее вертикальной оси большим основанием вниз, и кожух с патрубком для подачи воздуха, охватывающий боковую стенку классификационной шахты. Классификатор содержит воронку с патрубком для вывода промежуточной фракции, расположенную под конической вставкой и имеющую диаметр, превышающий диаметр конической вставки. Технический результат - повышение эффективности разделения материала на три фракции. 2 ил.
