RU 2193929 C1, 10.12.2002. SU 507371 A, 25.03.1976. SU 1750746 A1, 30.07.1992. SU 1217495 A1, 15.03.1986. RU 2365431 C1, 27.08.2009. RU 2029638 C1, 27.02.1995. СН 551230 А, 15.07.1974. GB 1432722 A, 22.04.1976.
Имя заявителя:
Гимадиев Айрат Мунирович (RU), Каримов Ханафи Хамитович (RU)
Изобретатели:
Гимадиев Айрат Мунирович (RU) Каримов Ханафи Хамитович (RU)
Патентообладатели:
Гимадиев Айрат Мунирович (RU) Каримов Ханафи Хамитович (RU)
Реферат

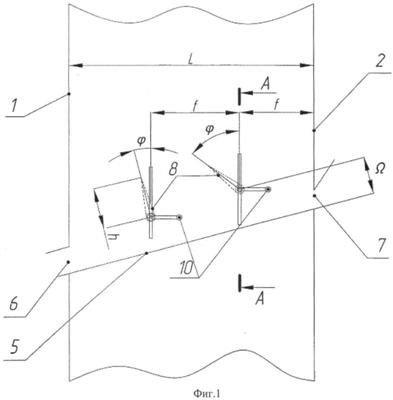

Изобретение относится к технике для разделения зерна и других сыпучих материалов воздушным потоком и может найти применение при очистке зерна и семян в сельском хозяйстве и продуктов переработки зерна в мукомольно-крупяной и комбикормовой промышленности, других отраслях. Канал для сепарации зерна с восходящим воздушным потоком образован передней, задней и боковыми стенками и содержит установленную с наклоном от передней стенки к задней сетку и окна для приема исходного и вывода обрабатываемого зернового материала. Поперек боковых стенок над сеткой с зазором установлен, по крайней мере, один поворотный барьер. Зазор между сеткой и нижним краем поворотного барьера, а также угол поворота барьера связан с критической скоростью начала разрушения семян, со средней толщиной d частиц обрабатываемого материала и глубиной канала соотношением 3d<(+h·sin)<, а расстояние f от передней стенки до первого барьера и между соседними барьерами удовлетворяет соотношению <(f-h·sin)<0,75 . Ширина h барьера связана с зазором соотношением 1<(h/[(f+h·sin)])<10. Технический результат - повышение эффективности разделения зернового материала, а также снижение повреждения семян. 1 з.п. ф-лы, 2 ил.
