DE 214999 С, 15.04.1908. SU 874216 А, 23.10.1981. SU 330833 А, 07.03.1972. SU 839606 A1, 23.06.1981. RU 2021858 C1, 30.10.1994. RU 2236309 C1, 20.07.2004. IT 1226184 В, 21.12.1990. FR 323693 А, 12.03.1903. US 4107035 А, 15.08.1978.
Имя заявителя:
ВЕККЬЯТО Серджо (IT)
Изобретатели:
ВЕККЬЯТО Серджо (IT)
Патентообладатели:
ВЕККЬЯТО Серджо (IT)
Приоритетные данные:
23.03.2007 IT UD2007A000061
Реферат

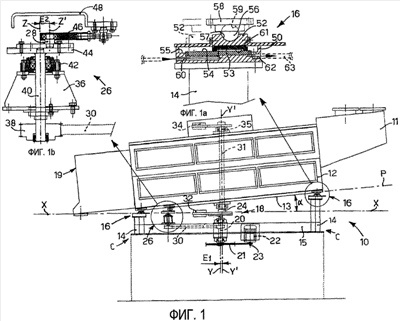

Изобретение относится к вибрационному грохоту, используемому для разделения твердых материалов, содержащему емкость для просеивания весом в несколько тонн, внутри которой размещено средство просеивания. Вибрационный грохот содержит емкость (12) для просеивания, внутри которой размещено средство просеивания, находящееся на заданной плоскости (Р) просеивания, совпадающей с горизонтальной плоскостью (X) колебаний или наклонной относительно нее, и колебательное средство (18, 26), способное перемещать емкость (12) для просеивания относительно неподвижной опорной конструкции (15), так что емкость (12) для просеивания совершает вращательное движение по управляемой круговой траектории, находящейся в горизонтальной плоскости (X) колебаний. Колебательное средство (18, 26) содержит первое устройство (18) для перемещения, содержащее первый вращающийся вал (20), соединенный с первым эксцентриком (24), взаимодействующим с емкостью (12) для просеивания, а также содержит второе устройство (26) для перемещения, содержащее, по меньшей мере, второй вращающийся вал (40), имеющий второй эксцентрик (28), взаимодействующий с упомянутой емкостью (12) для просеивания и выровненный с первым эксцентриком (24) вдоль продольной оси (X'), совмещенной с центральной линией нижней поверхности (13) емкости (12) для просеивания. Неподвижная опорная конструкция (15) содержит на периферии поддерживающие опоры (14), отделенные от колебательного средства (18, 26) и способные поддерживать емкость (12) для просеивания и содержащие соответственное средство (16) для подвески и амортизации гидравлического или маслодинамического типа, расположенное между упомянутыми поддерживающими опорами (14) и упомянутой емкостью (12) для просеивания. Средство (30) передачи соединяет первый вращающийся вал (20) и второй вращающийся вал (40) друг с другом, так что они имеют одинаковую угловую скорость. Технический результат - повышение эффективности грохочения, а также снижение износа самых нагруженных компонентов грохота. 8 з.п. ф-лы, 3 ил.
