RU 2306985 С2, 01.09.2004. SU 350527 А, 13.09.1972. SU 1750740 A1, 30.07.1992. SU 1058639 A, 07.12.1983. SU 1787574 A1, 15.01.1993. RU 2058834 C1, 27.04.1996. RU 2104097 C1, 10.02.1998. RU 2094133 C1, 27.10.1997. US 4660726 A, 28.04.1987. WO 9101816 A, 25.02.1937.
Имя заявителя:
Общество с ограниченной ответственностью "Экомтех-Трейдинг" (RU)
Изобретатели:
Белоцерковский Григорий Михайлович (RU) Бирченко Роман Николаевич (RU) Луканцов Алексей Викторович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Экомтех-Трейдинг" (RU)
Реферат

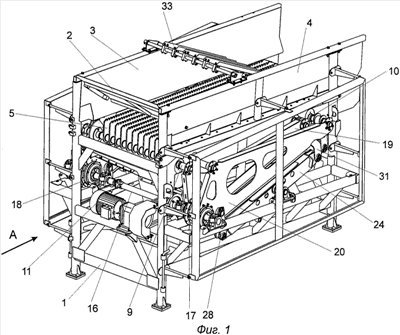

Изобретение относится к оборудованию для сортировки, преимущественно мусора на начальном этапе его переработки, и может применяться в технологических линиях сортировочных комплексов для отсеивания из мусора мелких частиц неутилизируемых фракций. Устройство для сортировки, преимущественно мусора, содержит раму, на которой установлены первая и вторая решетки, имеющие загрузочную и разгрузочную части и смонтированные с возможностью плоского вращательного движения в противофазе друг с другом от привода, который содержит оппозитно установленные первый и второй кривошипы, соединенные соответственно с загрузочными частями первой и второй решеток. Каждая решетка состоит из рядов связанных друг с другом параллельных пластин, а пластины одной решетки размещены между пластинами другой решетки с зазором между ними. Первый и второй кривошипы установлены на общем валу с одинаковыми эксцентриситетами в диаметральном направлении оппозитно друг другу. Привод включает в себя первое и второе водила, каждое из которых в одной точке шарнирно связано со своим кривошипом и в другой точке шарнирно присоединено к загрузочным частям соответственно первой и второй решеток, а также первый и второй двуплечие рычаги, каждый из которых имеет передний и задний концы, а в своей средней части имеет шарнирную опору на раме, передние серьги и первую и вторую задние серьги. Передние серьги шарнирно присоединены одной стороной к передним концам двуплечих рычагов и другой своей стороной шарнирно связаны соответственно с первым и вторым водилом. Первая задняя серьга соединена одной своей стороной с задним концом первого двуплечего рычага и другой своей стороной соединена в одной точке со вторым водилом и с разгрузочной частью второй решетки. Вторая задняя серьга связана одной своей стороной с задним концом второго двуплечего рычага и другой своей стороной присоединена в одной точке к первому водилу и к разгрузочной части первой решетки. Технический результат - повышение надежности и долговечности работы устройства, а также улучшение параметров выходящего слоя сортируемого материала. 7 ил.
