ВИБРАЦИОННОЕ СИТО

Номер публикации патента: 2183513

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2001121085/03		Получить полное описание патента

Реферат

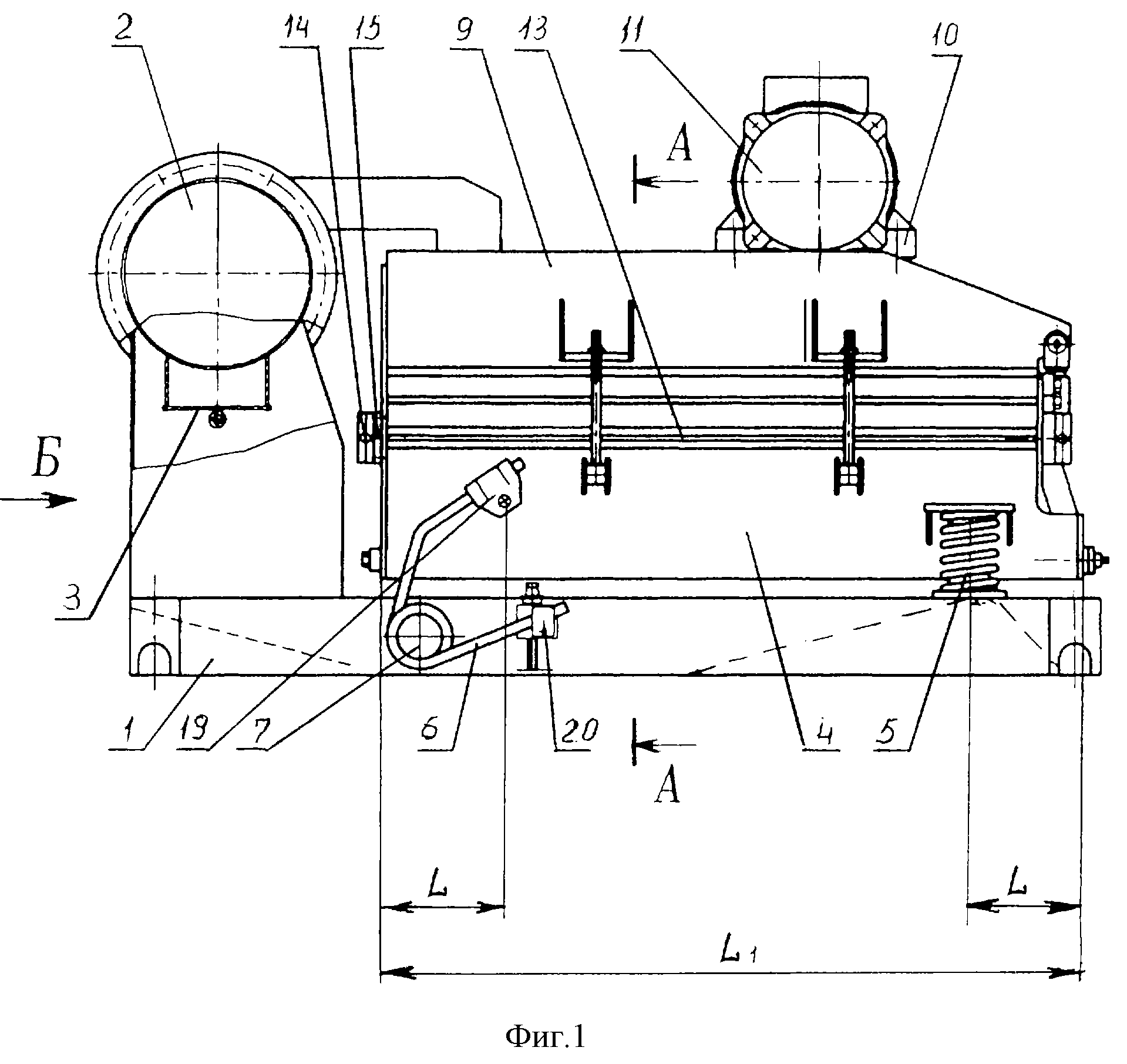

Изобретение относится к области оборудования для очистки различных суспензий, эмульсий и пульп от механических примесей. Технический результат - повышение производительности и надежности работы сита. Вибрационное сито содержит раму, приемный коллектор, вибратор и установленный на раме посредством пружин виброкорпус с фильтрационной сеткой, образующей не менее одного V- или U-образного канала. Края фильтрационной сетки закреплены на натяжных валиках. Виброкорпус со стороны приемного коллектора установлен на пружинах, выполненных в виде петли с концевыми участками, закрепленными один на раме, а другой - на виброкорпусе. Петля надета на установленную на раме консоль. С противоположной от приемного коллектора стороны виброкорпус установлен на витых цилиндрических пружинах. Место закрепления концевого участка пружины, выполненной в виде петли, и ось цилиндрической пружины расположены от краев виброкорпуса на расстоянии, составляющем не более 0,25 длины виброкорпуса. Фильтрационная сетка выполнена в виде полотна с закрепленными вдоль нее с обеих сторон напротив друг друга не менее чем тремя армирующими полосами из эластичного или пластичного материала, причем две полосы расположены по краям полотна сетки. 2 з.п. ф-лы, 4 ил.
