RU 2234987 C1, 27.08.2004. RU 2005563 C1, 15.01.1994. RU 2023813 C1, 30.11.1994. SU 1079304 A, 15.03.1984. US 4088062 A, 09.05.1978.
Имя заявителя:
Радкевич Николай Александрович (RU)
Изобретатели:
Радкевич Николай Александрович (RU)
Патентообладатели:
Радкевич Николай Александрович (RU)
Реферат

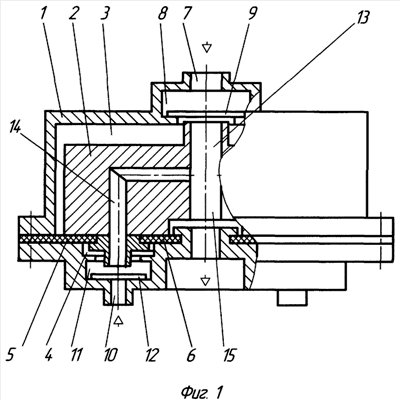

Предложенное изобретение относится к вибрационной технике и может быть использовано в строительной индустрии, горной промышленности и других отраслях. В основу изобретения положена задача создания простого вибровозбудителя со стабильной колебательной системой и более высокими энергетическими характеристиками. Предложенный вибровозбудитель содержит корпус, установленный в нем ударник с диафрагмами, расположенными со стороны одного из его торцов, при этом одна диафрагма закреплена на корпусе по внешнему контуру и скреплена с ударником по внутреннему контуру, другая закреплена на корпусе по внутреннему контуру и скреплена с ударником по внешнему контуру, оппозитные рабочие камеры, снабженные системой распределения энергоносителя, состоящей из размещенных на противоположных сторонах корпуса каналов впуска с ограничителями, в которых подвижно установлены клапаны, расположенных в ударнике каналов выпуска и канала, соединяющего каналы выпуска с атмосферой, которая выполнена с возможностью попеременного открывания канала впуска и перекрытия канала выпуска для одной рабочей камеры при перекрывании канала впуска, и открывании канала выпуска для другой камеры и, наоборот, при осевых перемещениях ударника, при этом одна из оппозитных рабочих камер ограничивается диафрагмой, закрепленной на корпусе по внешнему контуру и скрепленной с ударником по внутреннему контуру, и диафрагмой закрепленной на корпусе по внутреннему контуру и скрепленной с ударником по внешнему контуру. Данный вибровозбудетель может быть реализован в двух вариантах своего конструктивного исполнения. 2 н.п. ф-лы. 2 ил.
