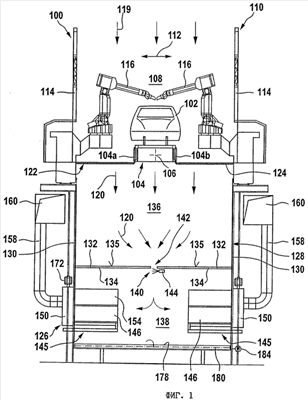

Изобретение относится к установке для лакирования изделий и может быть использовано для пульверизационного лакирования автомобильных кузовов. Установка для лакирования изделий, в частности автомобильных кузовов (102), содержит по меньшей мере одну лакировочную кабину (11) и по меньшей мере одно устройство (126) для удаления образуемого жидким лаком красочного тумана из потока (120) вытяжного воздуха. Поток (120) содержит частицы красочного тумана, которые попадают в поток (120) вытяжного воздуха в зоне (108) нанесения покрытия лакировочной кабины (110). Устройство (126) содержит по меньшей мере одно улавливающее устройство (145), предназначенное для улавливания красочного тумана по меньшей мере из части потока (120) вытяжного воздуха и содержащее по меньшей мере один регенерируемый поверхностный фильтр (146). Путь движения потока (120) вытяжного воздуха из зоны (108) нанесения покрытия к улавливающему устройству (145) включает в себя по меньшей мере один суженный участок (140). Устройство (126) содержит дефлекторные элементы (132), которые ориентированы по существу горизонтально и верхние стороны которых образуют направляющие поверхности (135), которые направляют поток (120) вытяжного воздуха к суженному участку (140). Техническим результатом изобретения является обеспечение возможности удаления красочного тумана из потока вытяжного воздуха простым, надежным и энергосберегающим образом. 13 з.п. ф-лы, 22 ил.
