US 5037006 А, 06.08.1991. WO 2004067188 А1, 12.08.2004. ZA 9907512 А, 12.10.2000. US 6394315 В1, 28.05.2002. RU 2198740 C1, 20.03.2003. RU 2003118438 C2, 10.12.2004.
Имя заявителя:
РИКСЭМ ЭЙРСПРЕЙ Н.В. (NL)
Изобретатели:
ВАН ДЕР ХЕЙДЕН Эдгар Иво Мария (NL)
Патентообладатели:
РИКСЭМ ЭЙРСПРЕЙ Н.В. (NL)
Приоритетные данные:
24.01.2006 NL 1030992
Реферат

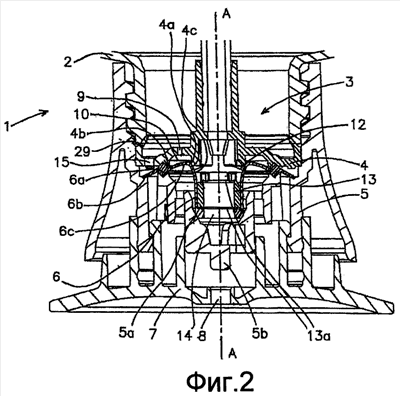

Изобретение относится к выдачному устройству для выдачи пены и пенообразующему узлу для образования пены. Выдачное устройство содержит сжимаемую вручную емкость для хранения жидкости и воздуха, пенообразующий узел и корпус клапана. Пенообразующий узел выполнен с возможностью прикрепления в или на отверстии в емкости для образования пены. Узел содержит кожух с каналом воздуха и каналом жидкости. Каждый из каналов оканчивается в горловине и сообщается с выдачным каналом, оканчивающимся в выдачном отверстии. В состоянии покоя корпус клапана закрывает горловину канала жидкости и горловину канала воздуха с обеспечением уплотнения для предотвращения течения из канала жидкости и канала воздуха в выдачной канал. Во время выдачи он открывает горловину канала жидкости и горловину канала воздуха для обеспечения смешивания воздуха и жидкости в выдачном канале. Упругий корпус клапана содержит дуговую секцию. Секция проходит в горловину канала жидкости. Вследствие давления жидкости в канале жидкости на корпус клапана дуговая секция улучшает уплотнение горловины канала жидкости. Техническим результатом изобретения является упрощение конструкции выдачного устройства, повышение качества пены за счет оптимального режима смешивания. 2 н. и 18 з.п. ф-лы, 6 ил.
