| ЗАВИХРИТЕЛЬ ГАЗОВОГО ПОТОКА |  |
Номер публикации патента: 2181632 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B05B007/10 | | Аналоги изобретения: | RU 4240 U1, 16.06.1997. SU 1419736 А1, 30.08.1988. US 4296888 А, 27.10.1981. US 4595143 А, 17.06.1986. GB 1459057 А, 22.12.1976. DE 3116660 А, 11.02.1982. |
| Имя заявителя: | Демин Александр Владимирович | | Изобретатели: | Демин А.В. | | Патентообладатели: | Демин Александр Владимирович |
Реферат | |

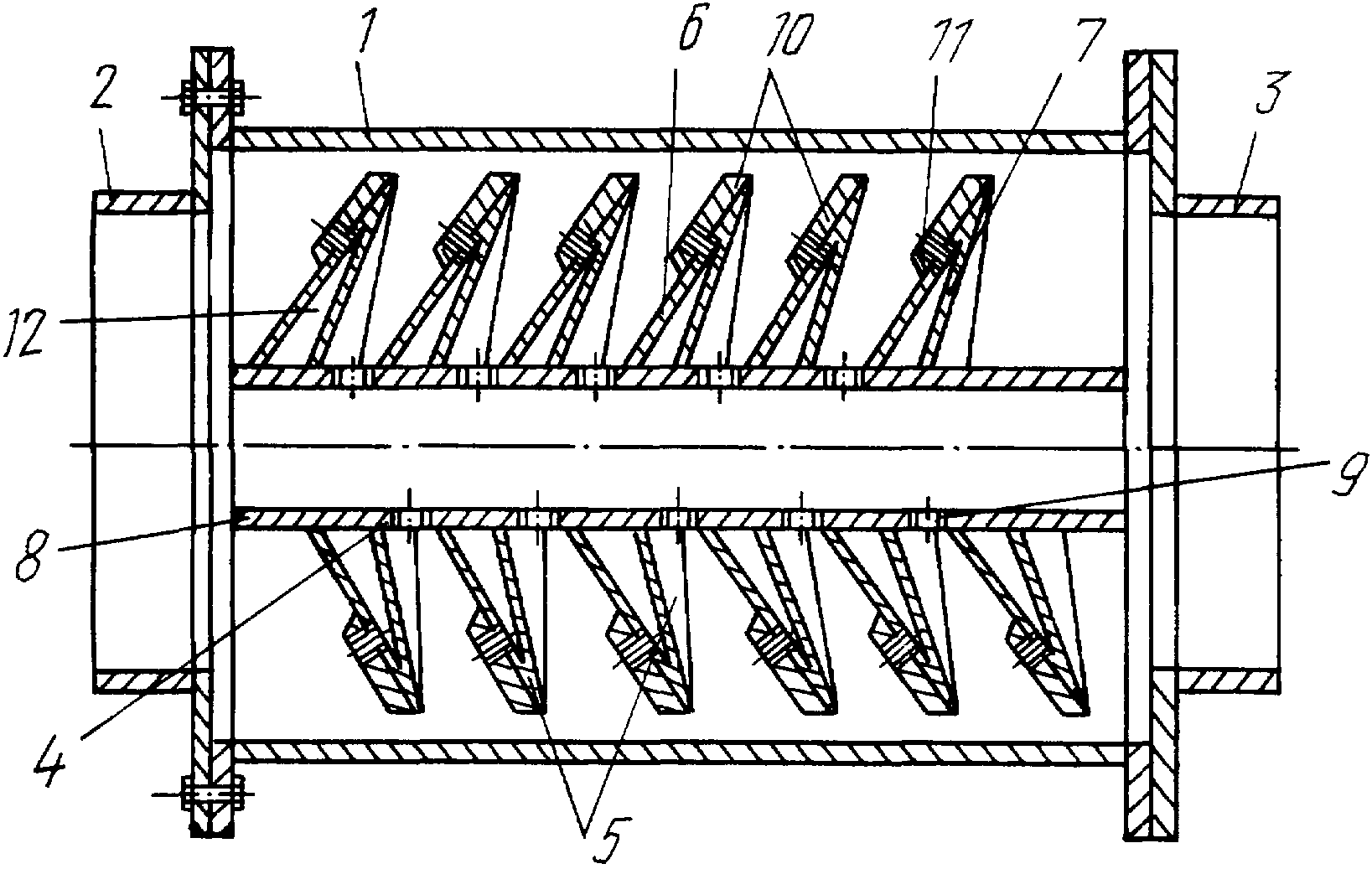

Изобретение относится к пневматическим распыливающим устройствам и может быть использовано для обеспечения качественного распыливания жидкого топлива, а также для создания рециркуляционных потоков дымовых газов в топках котельных установок при сжигании любого вида топлива. Сущность изобретения: в устройстве, состоящем из полого цилиндрического корпуса с входным и отводящим патрубками, установленного по оси корпуса шнека с полыми лопастями и центральным перфорированным каналом с отверстиями между лопастями, выполнен дополнительный завихряющий элемент в виде выступа на лобовой стенке лопастей со сквозными направляющими каналами в полость шнека. Отверстия-перфорации центрального канала и направляющие каналы выполнены с резьбой, а попадание части газового потока в полые лопасти осуществляется за счет заходного среза на первой по ходу газового потока лопасти. Техническим результатом изобретения является быстрое и качественное диспергирование и распыление жидкого топлива, подаваемого в камеру сгорания, либо рециркуляция дымовых газов и лучшее прогорание, а следовательно, более высокий коэффициент полезного действия при получении тепловой энергии. 3 з.п. ф-лы, 1 ил.
|
