| УСТАНОВКА ДЛЯ РАСПЫЛЕНИЯ ЖИДКОСТИ |  |
Номер публикации патента: 2172216 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B05B007/06 B05B007/08 | | Аналоги изобретения: | US 3915384 A, 28.10.1975. SU 1607968 A1, 23.11.1990. SU 1734870 А1,23.05.1992. US 4645129 A, 24.02.1987. US 4796813 A, 10.01.1989. GB 2163674 A, 05.03.1986. |
| Имя заявителя: | Киевский государственный университет технологий и дизайна (UA) | | Изобретатели: | Глубиш Петр Андреевич (UA) | | Патентообладатели: | Киевский государственный университет технологий и дизайна (UA) |
Реферат | |

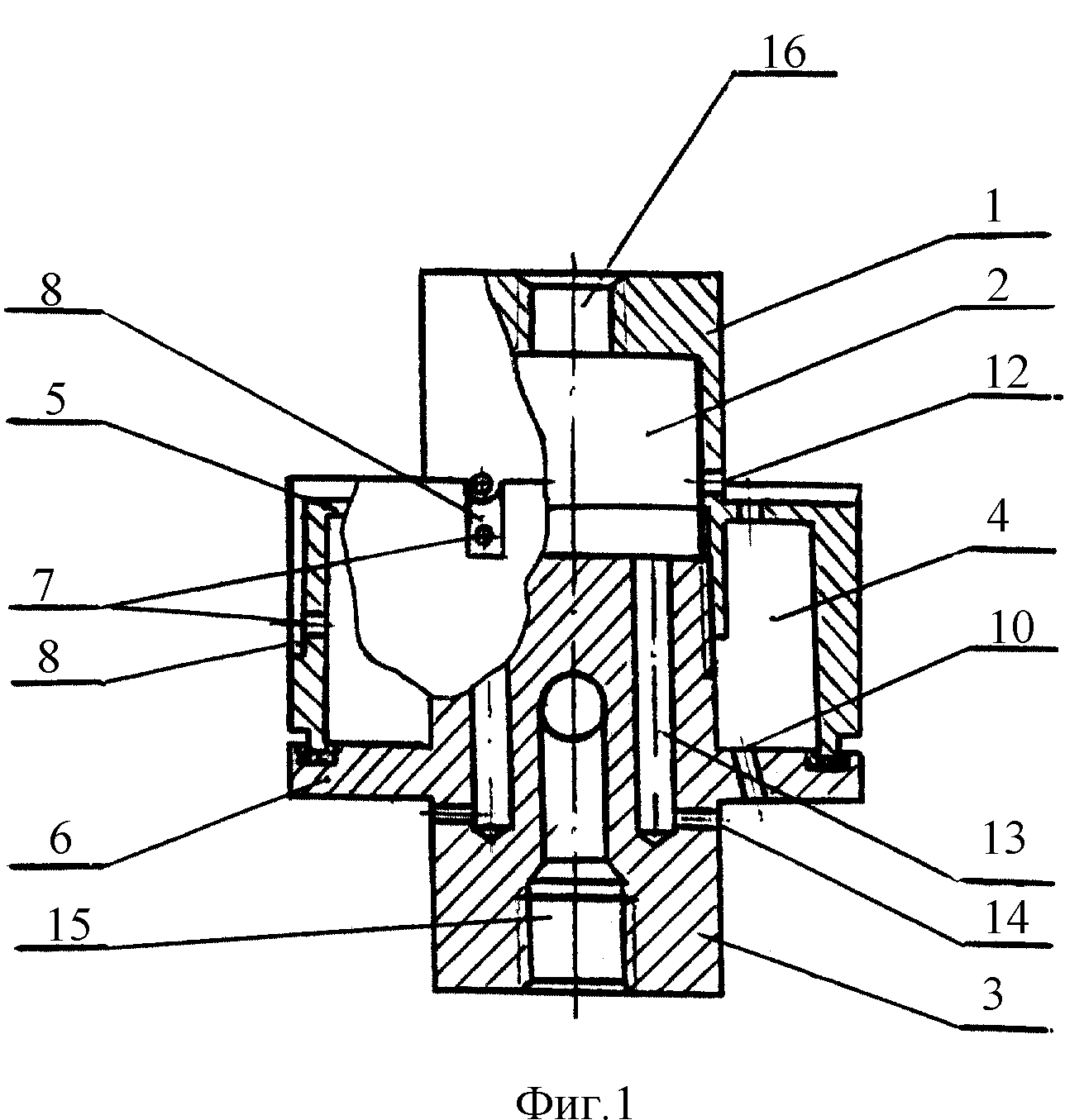

Изобретение относится к технике распыления жидкостей сжатым воздухом и может быть использовано при производстве установок для распыления различных жидкостей, химических растворов. Установка позволяет осуществлять направленное движение потока жидкости, подлежащей распылению, и ее распыление в любых направлениях, что расширяет технологические возможности установки и повышает ее экономичность. Установка содержит корпус, камеру для сжатого воздуха с основными и дополнительными сквозными отверстиями для подачи воздуха и выполненные на боковой поверхности по образующей основные и дополнительные открытые каналы, и сопла для подачи жидкости в каналы. Корпус выполнен в виде стакана, образующего верхнюю камеру для жидкости и соединенного с его открытым торцом резьбовым соединением сплошного цилиндра, воздушная камера выполнена в виде охватывающего центральную часть корпуса пустотелого цилиндра с верхним и нижним основаниями. Каналы размещены радиально на наружной поверхности верхнего основания и переходят в каналы на боковой поверхности, выполненные, в свою очередь, в виде чередующихся каналов различной длины. Дополнительные и основные сквозные отверстия размещены со сдвигом относительно концов открытых каналов. Сопла для подачи жидкости выполнены в стенке стакана для сообщения с концами дополнительных открытых каналов, а сплошной цилиндр выполнен с вертикальными каналами, обращенными входными участками к верхней камере для жидкости, и с сообщающимися с выходными участками вертикальных каналов дополнительными радиальными соплами для подачи жидкости под сквозные отверстия нижнего основания камеры для сжатого воздуха. Нижнее основание камеры для сжатого воздуха жестко закреплено на сплошном цилиндре корпуса и соединено с боковой поверхностью камеры для сжатого воздуха разъемно. 1 з.п. ф-лы, 2 ил.
|
