СПОСОБ ОБРАЗОВАНИЯ МОНОДИСПЕРСНОГО АЭРОЗОЛЬНОГО ОБЛАКА И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

Номер публикации патента: 2164827

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99111189/12		Получить полное описание патента

Реферат

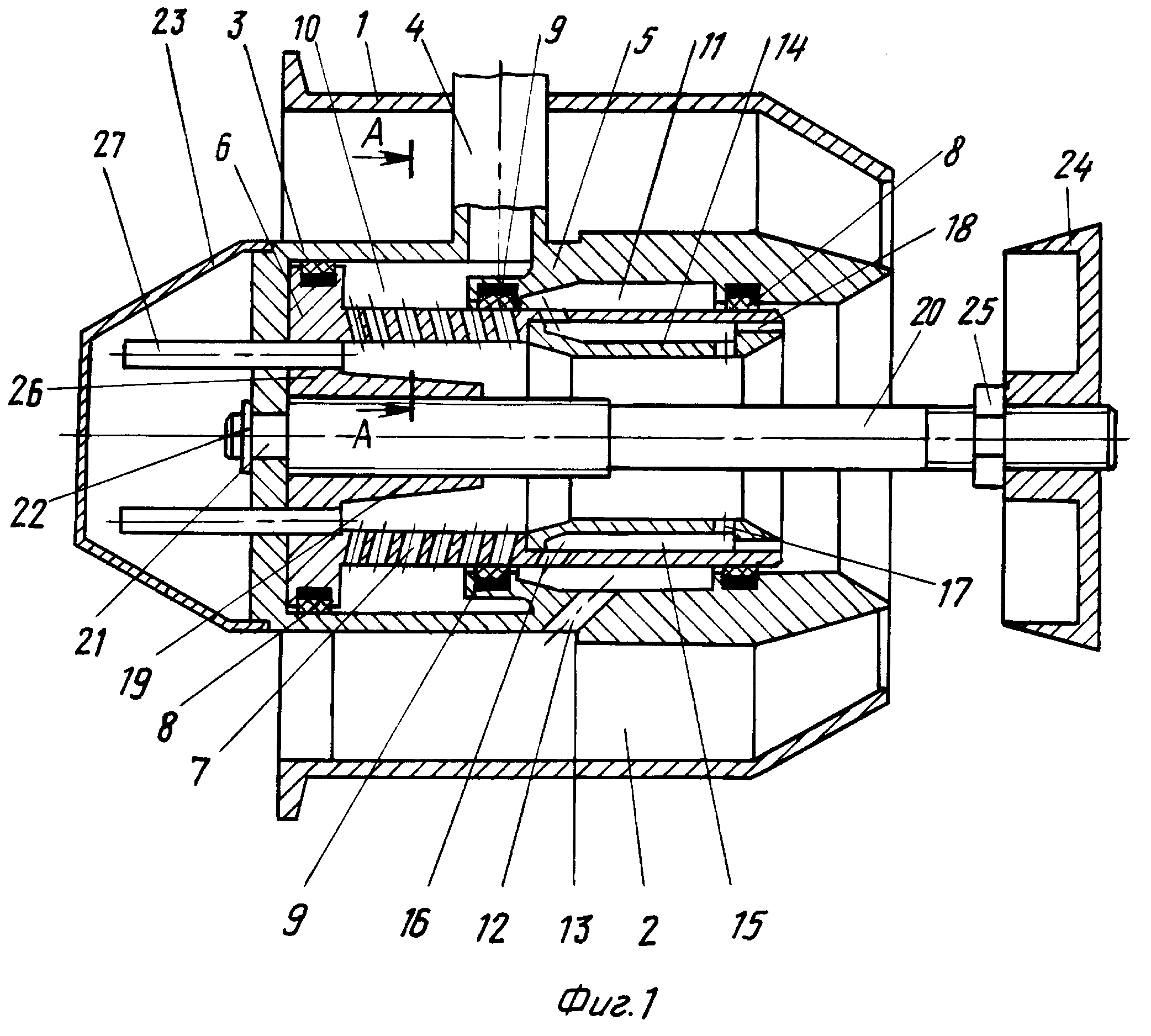

Изобретение относится к способам распыления жидкости в технологических процессах, требующих высокого качества распыления, например в сельском и лесном хозяйствах для диспергирования и нанесения ядохимикатов или других физиологически активных веществ, в том числе биопрепаратов (бактериальных и вирусных), на растения для защиты их от болезней и вредных насекомых способами, щадящими окружающую среду. Согласно способу образования монодисперсного аэрозольного облака расход жидкости регулируют в самой форсунке. Жидкость разгоняют через тангенциальные отверстия и струю ее подхватывают. Капли разгоняют струями воздуха со скоростью звука, дробят о струи воздуха со звуковой скоростью, выносят центробежными силами в поле ультразвуковых волн, впрыскивают в струю воздуха из сверхзвукового сопла. Устройство для образования монодисперсного аэрозольного облака содержит размещенную в корпусе подвижную в осевом направлении и зафиксированную от проворота цилиндрическую гильзу, заглушенную с одного конца и приводимую в движение резьбовым соединением. Пространство между гильзой и корпусом разделено на жидкостную и воздушную полости. Резонатор сидит на конце винта, выходящего из гильзы, другой конец которого закреплен с возможностью вращения в корпусе и находится в резьбовом сопряжении с гильзой, что служит для перемещения гильзы и тем самым для регулировки расхода жидкости. Колебания резонатора через винт и резьбовое соединение передаются на гильзу, которая, в свою очередь, колеблется с частотой колебаний резонатора, поскольку сопрягается с корпусом через упругие уплотнения и между ней и корпусом имеется гарантированный радиальный зазор. Колебания гильзы воздействуют на капли жидкости, уменьшая их поверхностную энергию и способствуя диспергированию. Применение на практике данных способа и устройства позволит получить монодисперсное аэрозольное облако с широким диапазоном дисперсности аэрозоля и расхода жидкости. 2 с.п. ф-лы, 2 ил.
