| УСТРОЙСТВО ДЛЯ ИМПУЛЬСНОЙ ПОДАЧИ И МЕЛКОДИСПЕРСНОГО РАСПЫЛЕНИЯ ЖИДКИХ И ПОРОШКООБРАЗНЫХ ОГНЕТУШАЩИХ ВЕЩЕСТВ |  |
Номер публикации патента: 2175877 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | A62C031/00 B05B001/08 | | Аналоги изобретения: | RU 2144404 С1, 20.01.2000. US 5398873 А, 21.03.1995. US 4190202 А, 26.02.1980. US 4231283 А, 04.11.1980. US 5664631 А, 09.09.1997. СН 556670 А, 13.12.1974. FR 2371209 А1, 16.06.1978. |
| Имя заявителя: | Филонов Владимир Николаевич | | Изобретатели: | Филонов В.Н. | | Патентообладатели: | Филонов Владимир Николаевич |
Реферат | |

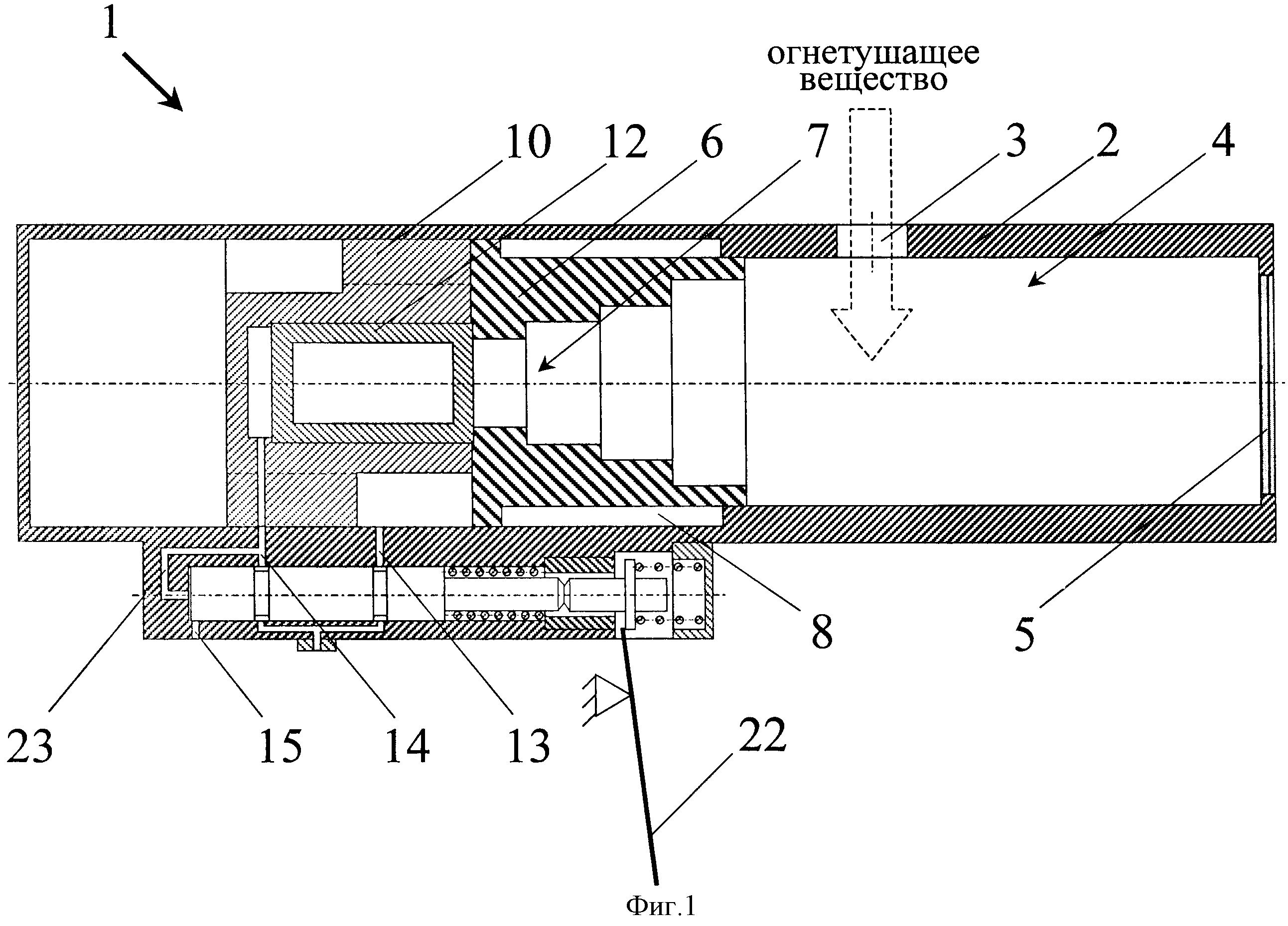

Устройство может быть использовано в пожаротушении для направленного распыления жидких и порошкообразных огнетушащих веществ с помощью газовой среды и относится к ручным устройствам для импульсной подачи распыленных огнетушащих веществ в очаг возгорания. Устройство содержит ствол с загрузочным отверстием для подачи распыляемого вещества в полость ствола, торцевой клапан, накопительную камеру для сжатого газа, запорный клапан, выполненный с возможностью перекрытия рабочего канала для прохода сжатого газа из накопительной камеры в полость ствола, средство для подачи к устройству сжатого газа и средство для управления работой устройства. Устройство имеет затвор, выполненный с возможностью перемещения для перекрытия загрузочного отверстия ствола, причем внутри затвора выполнен рабочий канал. Часть накопительной камеры образована по меньшей мере одной поверхностью затвора. Средство для управления движением потока сжатого газа от средства для его подачи выполнено с возможностью подачи в своем первом состоянии сжатого газа в накопительную камеру устройства в количестве, достаточном по меньшей мере для смещения затвора, обеспечивающего перекрытие загрузочного отверстия ствола, и с возможностью отвода в своем втором состоянии сжатого газа из второй камеры для обеспечения возможности открытия запорного клапана и направления сжатого газа из накопительной камеры в полость ствола через рабочий канал затвора. В накопительной камере расположено средство для турбулизации потока сжатого газа, направляемого из этой камеры в полость ствола, в частности для завихрения потока сжатого газа, а запорный клапан и вторая камера могут быть размещены внутри данного средства. Средство для управления работой устройства может быть выполнено с возможностью предотвращения перевода средства для управления движением потока сжатого газа в его второе состояние. Технический результат, достигаемый при реализации изобретения, состоит в повышении эффективности тушения пламени и увеличении количества огнетушащего вещества, подаваемого в очаг возгорания в единицу времени за счет уменьшения интервалов между импульсами подачи вещества. 16 з.п. ф-лы, 5 ил.
|
