| СПОСОБ ГИДРОДИНАМИЧЕСКОГО ВОЗДЕЙСТВИЯ И УСТРОЙСТВО "ТАНЦУЮЩАЯ ЗВЕЗДА" ДЛЯ ЕГО РЕАЛИЗАЦИИ |  |
Номер публикации патента: 2175272 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B05B001/08 B05B017/08 | | Аналоги изобретения: | SU 1637451 A1, 20.07.1995. SU 1276340 A, 15.12.1986. SU 1816511 A1, 23.05.1993. RU 2142343 C1, 10.12.1999. US 4101075 A, 18.07.1978. US 4141502 A, 27.02.1979. US 4365752 A, 28.12.1982. GB 1468961 A, 30.03.1977. WO 84/04059 A1, 25.10.1984. |
| Имя заявителя: | ООО "Зюйд-Вест" филиал "Природа" | | Изобретатели: | Бермант Ю.В.
Геллер С.В. | | Патентообладатели: | Бермант Юрий Витальевич
Геллер Сергей Владимирович |
Реферат | |

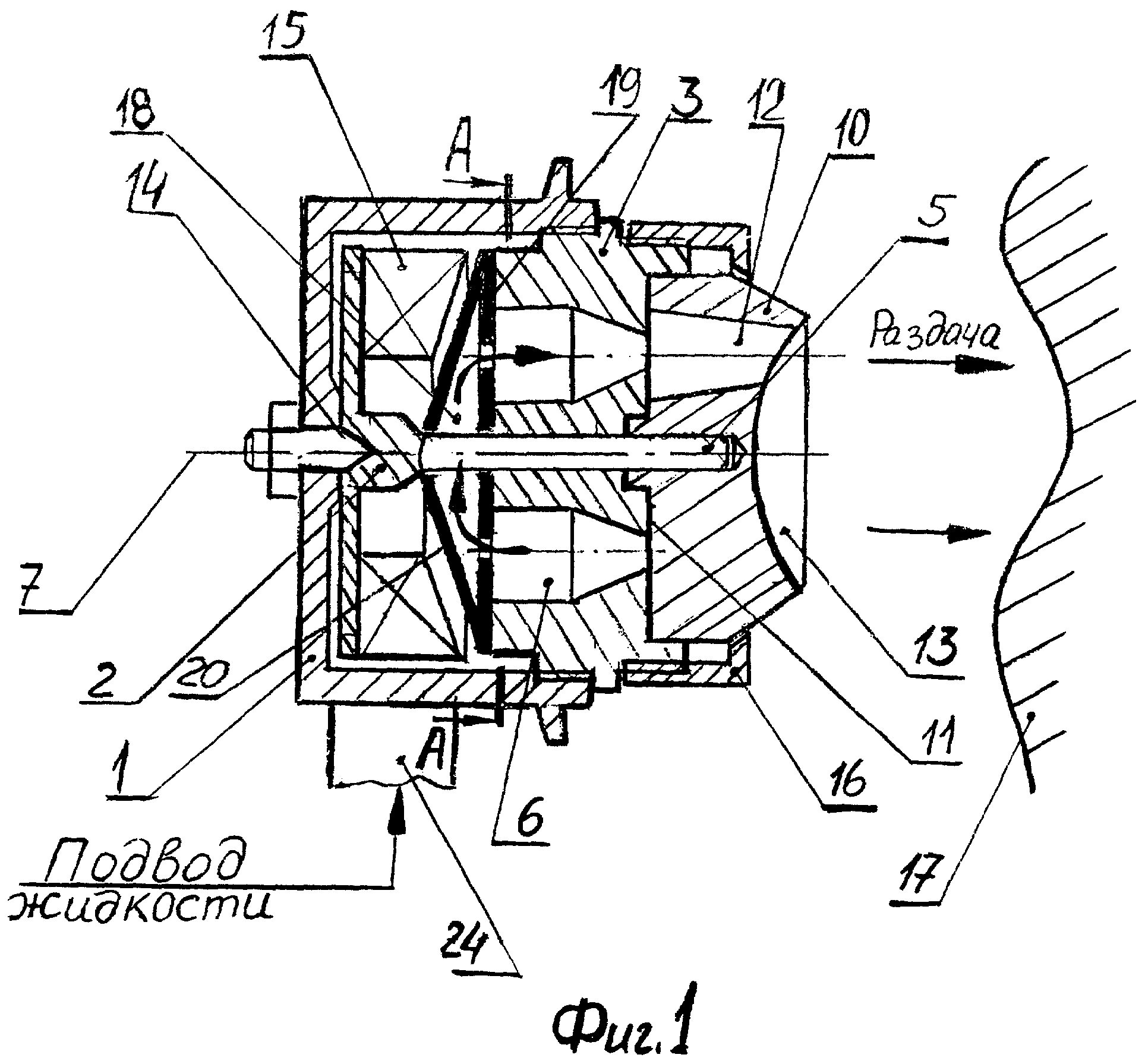

Применение - в гидравлических импульсных системах, например в стиральных и моечных машинах, гидромониторах, архитектуре, в качестве вихревой гидромассажной головки. В шести вихревых камерах создаются закрученные потоки рабочей среды, в них генерируют пиковые импульсы давления вращающимся отсекателем. Отсекатель резко перекрывает одну тройку вихревых камер. Гидроударные волны перепускают в осевые зоны другой тройки вихревых камер и направляют на объект воздействия. Рабочая жидкость истекает постоянно, но каждая локальная зона объекта обработки испытывает прерывистое воздействие, циклически меняющееся по величине импульса и знаку окружности скорости. Обработка объекта ведется бегущими либо квазибегущими струями. Бегущие струи достигаются в варианте исполнения устройства с отсекателем в виде трехканальной реактивной гидротурбины (каналы спиралеподобны, их входные отверстия соответствуют осевому поступлению жидкости из неподвижных вихревых камер, а выходные сечения расположены тангенциально на периферии вращающегося ротора). Квазибегущий тип обработки достигается при прямой форме отверстий отсекателя или при его исполнении в виде трех лепестков, закрепленных на вале ротора с угловым шагом 120°. Приводом вращения отсекателя также может служить активная гидротурбина любого известного типа или электродвигатель. Возможна комбинация, когда ротор совместно приводится во вращение активной и реактивной турбинами или имеет совместный привод с электродвигателем и турбинами того или иного типа. Изобретение расширяет само понятие "объект воздействия", т. к. помимо механического достигается физиотерапевтическое (гидромассаж) и эстетическое (фонтаны с лазерной мерцающей подсветкой) воздействие. 3 с. и 3 з.п.ф-лы, 3 ил.
|
