ВОЗДУХООЧИСТИТЕЛЬНОЕ УСТРОЙСТВО

Номер публикации патента: 2166378

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000101492/12		Получить полное описание патента

Реферат

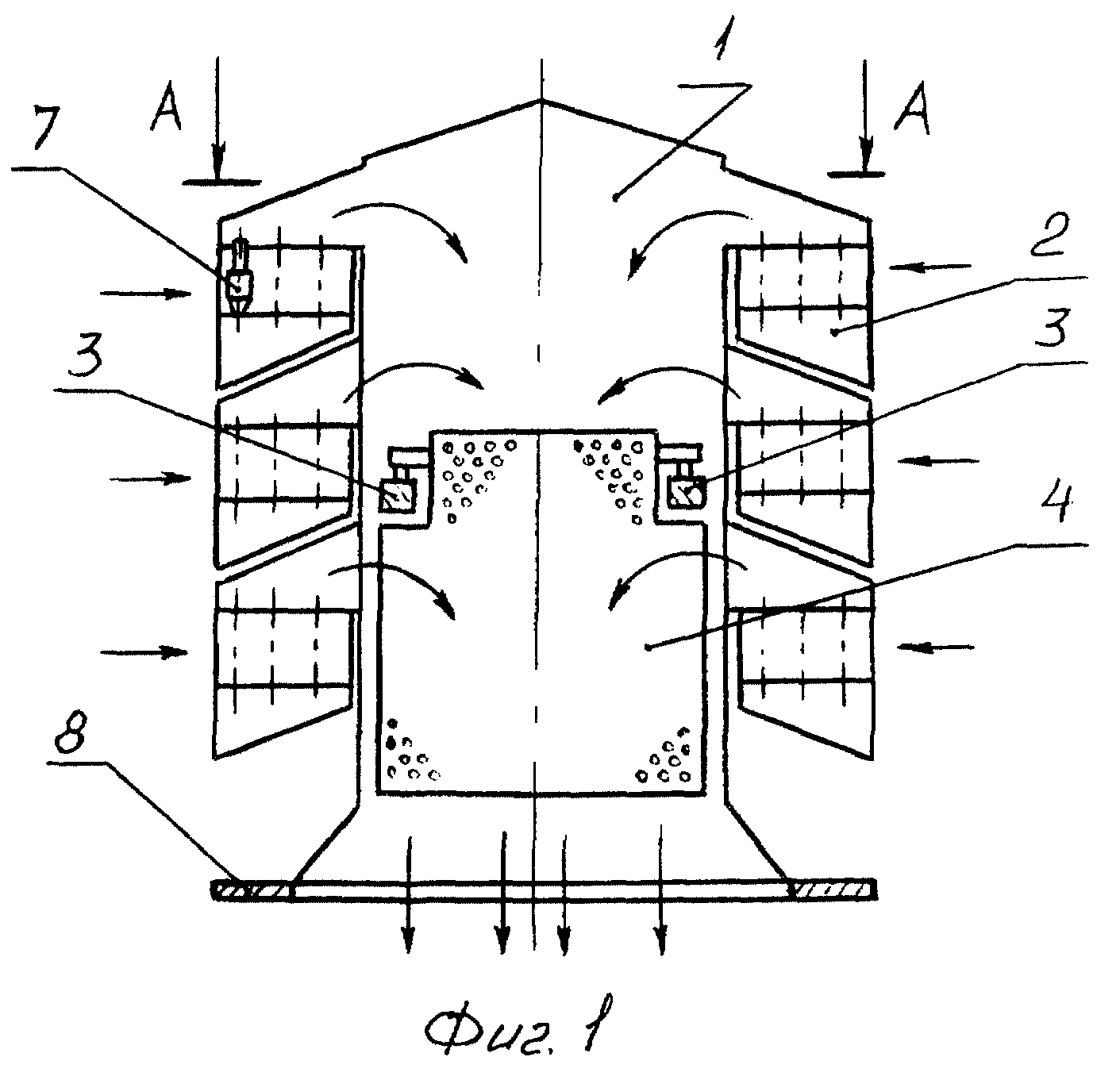

Изобретение предназначено для газоочистки и может быть использовано для очистки атмосферного воздуха при подготовке его для подачи в компрессоры газотурбинного привода для защиты лопаточного аппарата от абразивного износа и снижения уровня шума от работающего привода. Воздухоочистительное устройство для газотурбинного привода содержит воздухоприемную камеру с батарейными циклонами, направляющими, расположенными параллельно наружным стенкам воздухоприемной камеры, шумопоглощающие пластины шумоглушителя, установленные между направляющими, соединенными друг с другом гибкой связью и свободно контактирующими с направляющими через узел трения качения или скольжения, при этом центр тяжести пластин ниже точек опор пластин с направляющими. За счет свободной установки пластин шумоглушителя на направляющих через узел трения качения обеспечивается возможность их перемещения внутри воздухозаборной камеры, что освобождает часть внутреннего объема воздухозаборной камеры и позволяет провести осмотр блоков циклонных с целью оценки их технического состояния в процессе эксплуатации, а соединение пластин гибкой связью не препятствует их перемещению по направляющим. Вместе с тем наличие связи пластин друг с другом обеспечивает их возврат при обратном перемещении в прежнее положение, тем самым исключается изменение характеристик шумоглушителя. 3 ил.
