| МЕХАНИЧЕСКАЯ ФЛОТАЦИОННАЯ МАШИНА |  |
Номер публикации патента: 2174050 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B03D001/14 | | Аналоги изобретения: | RU 2053028 C1, 27.01.1996. SU 39035 A, 31.10.1934. SU 913922 A, 17.03.1982. SU 933120 A, 07.06.1982. US 3864438 A, 04.02.1975. US 4265739 A, 05.05.1981. DE 1242525 A, 22.06.1967. DE 1808931 A, 16.12.1971. МЕЩЕРЯКОВ Н.Ф. Кондиционирующие и флотационные аппараты и машины. - М.: Недра, 1990, с.140. |
| Имя заявителя: | Мещеряков Николай Федорович | | Изобретатели: | Мещеряков Н.Ф.
Сабиров Р.Х. | | Патентообладатели: | Мещеряков Николай Федорович
Сабиров Ростям Хозиевич |
Реферат | |

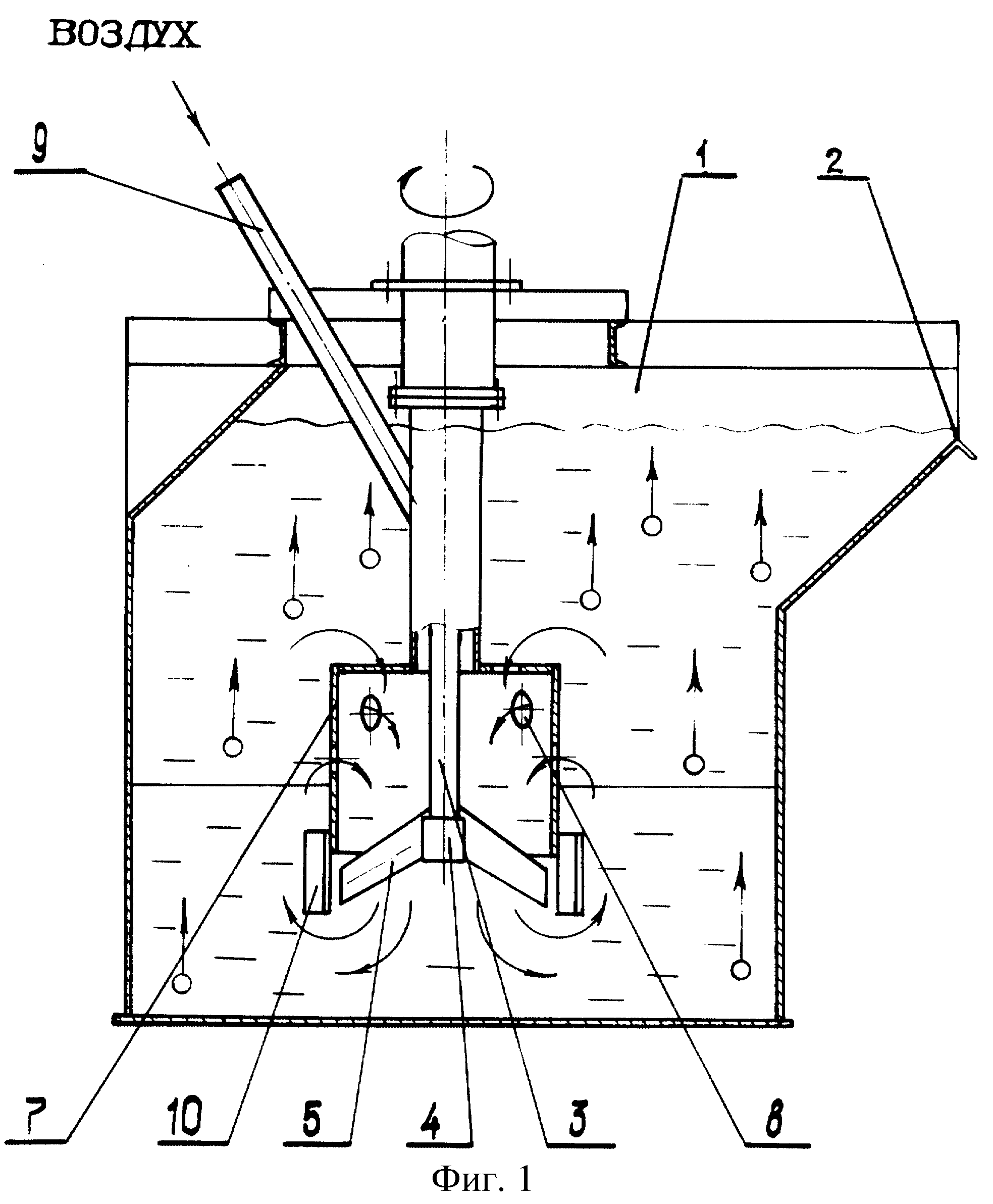

Использование: флотационная техника, используемая для флотационного выделения гидрофобных частиц, молекул и ионов из пульп, сточных и оборотных вод и растворов, а также для смешивания твердой и жидкой фаз и смешивания этих фаз с газами. Технический результат - повышение аэрируемости пульпы без принудительной подачи воздуха. Сущность изобретения: машина включает в себя по меньшей мере одну камеру, вал, осевой импеллер с лопастями, цилиндр с отверстиями в его верхней крышке и сбоку со статорными лопатками в его нижней части. Импеллер выполнен с лопастями, выпуклые рабочие поверхности которых представляют в сечении части ветви кривой 2-го порядка. Лопасти выполнены расширяющимися в 1,2-1,5 раза от периферии к оси вала и наклонены к дну камеры. Концы лопастей импеллера размещаются на расстоянии 0,5-1,0 его диаметра от дна камеры. Цилиндр с отверстиями для циркуляции пульпы имеет высоту 1/2-1/3 глубины камеры с живым суммарным сечением отверстий в нем 0,08-0,15% от площади камеры. Статорные лопатки наклонены к дну камеры под углом γ = 25-45° к вертикали и под углом ε = 40-55° к радиусу цилиндра в сторону вращения импеллера. Цилиндр снабжен патрубком для подвода воздуха. 1 з.п. ф-лы, 6 ил., 1 табл.
|
