| ПНЕВМАТИЧЕСКАЯ ФЛОТАЦИОННАЯ МАШИНА |  |
Номер публикации патента: 2165800 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B03D001/24 | | Аналоги изобретения: | RU 2113910 C1, 27.06.1998. SU 1734860 A2, 23.05.1992. SU 1785127 A1, 27.10.1995. RU 2011413 C1, 27.06.1998. RU 2011424 C1, 30.04.1994. RU 2111064 C1, 20.05.1998. US 5234111 A, 10.08.1993. |
| Имя заявителя: | Злобин Михаил Николаевич | | Изобретатели: | Злобин М.Н.
Злобин Е.М.
Злобин А.М. | | Патентообладатели: | Злобин Михаил Николаевич
Злобин Евгений Михайлович
Злобин Андрей Михайлович |
Реферат | |

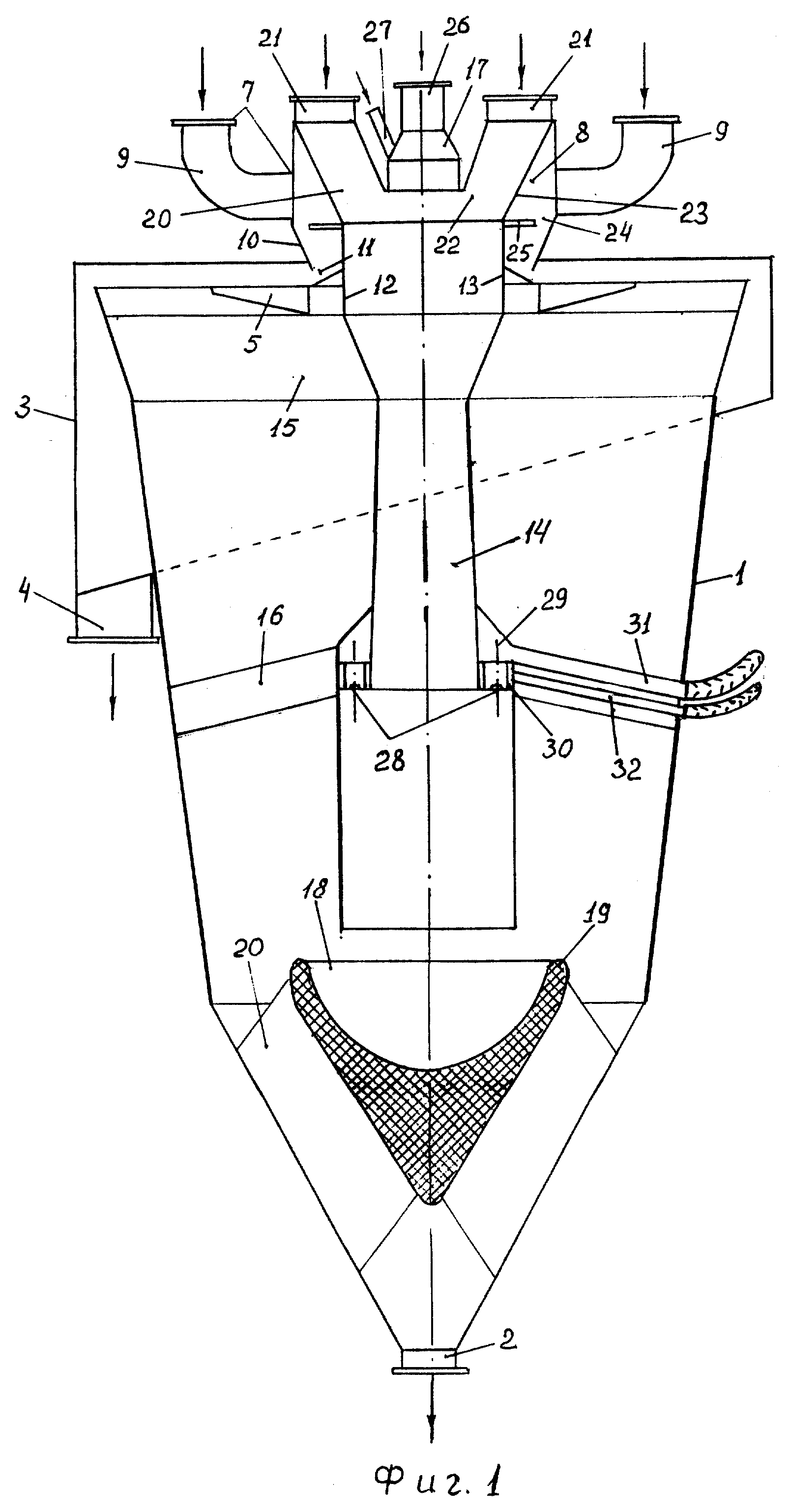

Пневматическая флотационная машина относится к обогащению полезных ископаемых способом флотации и может быть использована при крупнозернистой флотации рудного и нерудного сырья. Содержит флотационную камеру, щелевидную просеивающую поверхность, приспособление для подачи крупнозернистого питания на пенный слой, выполненное в виде пустотелого кольца с тангенциально расположенными по диаметру кольца входными патрубками и щелевидным выходом из внутренней полости в нижней его части. Размещенное по оси камеры и выполненное в виде вертикально расположенного цилиндра приспособление для загрузки мелкозернистой пульпы снабжено расположенной над приспособлением кольцеобразной приемной камерой с входными патрубками и с кольцевым выходом во внутреннюю полость цилиндра. По оси флотационной камеры установлен трубообразный смеситель, выполненный в виде эжектора. Верхней частью присоединен к нижнему торцу цилиндра патрубок для выгрузки камерного продукта. Машина имеет пеносборный желоб, блок пневмогидравлических аэраторов, параболический отражатель, соосно закрепленный под трубообразным смесителем с кольцевым зазором по отношению к нижнему его торцу. Внутренняя полость приспособления плотно отделена конусообразной стенкой от внутренней полости кольцеобразной приемной камеры. Внутри пустотелого кольца ниже уровня входных патрубков установлен с зазором по отношению к внешней стенке кольца распределительный диск. Трубообразный смеситель с внутренней своей стороны снабжен кольцеобразным блоком пневмогидравлических аэраторов, ступенчато расположенных по периметру боковых его стенок в нижней половине. Внутренний диаметр кольцеобразного блока аэраторов превышает внутренний диаметр вышерасположенной части трубообразного смесителя. Технический результат - улучшение аэрогидродинамического режима работы. 1 з.п. ф-лы, 2 ил.
|
