RU 2393021 C1, 27.06.2010. SU 611644 A, 23.05.1978. RU 2198735 C2, 20.02.2003. RU 2144433 C1, 20.01.2000. RU 2145910 C1, 27.02.2000. US 7150780 B2, 19.12.2006. US 2004/0217720 A1, 04.11.2004. EP 0114178 A1, 01.08.1984.
Имя заявителя:
Криштафович Юрий Алексеевич (RU)
Изобретатели:
Исламов Рафаэл Шайхиевич (RU) Криштафович Юрий Алексеевич (RU) Криштафович Игорь Алексеевич (US)
Патентообладатели:
Криштафович Юрий Алексеевич (RU)
Реферат

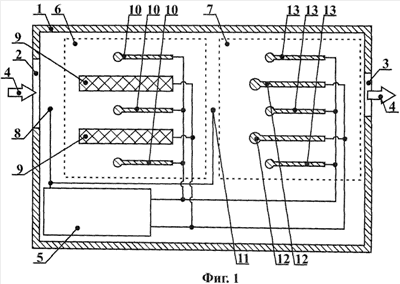

Изобретение относится к системам очистки воздуха и газов, а именно к электрическим очистителям, и может быть использовано в быту и на производстве для очистки воздуха от частиц пыли, дыма, аэрозоля, запаха, пара, бактерий, плесени, клещей и вирусов. Электрический очиститель воздуха содержит корпус с отверстиями для прохода воздуха, устройство электрического питания, очистительные модули, расположенные один за другим, по направлению движения воздуха. Каждый очистительный модуль содержит коронирующий электрод, осадительные электроды, отталкивающие электроды, при этом коронирующий электрод выполнен в виде стержня или проволоки, отталкивающие электроды выполнены в виде полос или полос с утолщениями на передних кромках, осадительные электроды расположены в корпусе с образованием каналов для движения воздуха, и в канале для движения воздуха между осадительными электродами расположен отталкивающий электрод. Устройство питания выполнено с возможностью обеспечения разности потенциалов между коронирующим электродом и осадительным электродом от 10 кВ до 100 кВ, а также с возможностью обеспечения разности потенциалов между отталкивающим электродом и осадительным электродом, и величину разности потенциалов определяют по зависимости: Р=рН, где Р - разность потенциалов между отталкивающим электродом и осадительным электродом, кВ; р - величина, принимающая значения от 1 кВ/см до 20 кВ/см; Н - минимальное расстояние между отталкивающим электродом и осадительным электродом, см. У первого, по направлению движения воздуха, очистительного модуля осадительные электроды выполнены в виде пористых электропроводных пластин или осадительные электроды выполнены с использованием пористых электропроводных пластин, а у второго, по направлению движения воздуха, очистительного модуля осадительные электроды выполнены в виде полос или полос с утолщениями на передних кромках. Расстояние Y между коронирующим электродом второго, по направлению движения воздуха, очистительного модуля и ближайшим к нему осадительным электродом первого, по направлению движения воздуха, очистительного модуля определяют по формуле: Y=gD, где g - величина, принимающая значения от 1.5 до 25; D - расстояние между коронирующим электродом второго, по направлению движения воздуха, очистительного модуля и осадительным электродом этого же очистительного модуля, см. Изобретение позволяет увеличить время работы очистителя до момента чистки осадительных электродов, повысить производительность и качество очистки воздуха с одновременным непревышением ПДК озона в очищенном воздухе. 12 ил., 2 табл.
