| СПОСОБ ОЧИСТКИ ГАЗА ОТ ПЫЛИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ |  |
Номер публикации патента: 2163513 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B03C003/08 | | Аналоги изобретения: | RU 2137551 C1, 20.09.1999. RU 2122472 C1, 27.11.1998. SU 874195 A, 23.10.1981. US 4236900 A, 02.12.1980. US 3739554 A, 19.06.1973. |
| Имя заявителя: | Чистяков Юрий Львович | | Изобретатели: | Чистяков Ю.Л. | | Патентообладатели: | Чистяков Юрий Львович |
Реферат | |

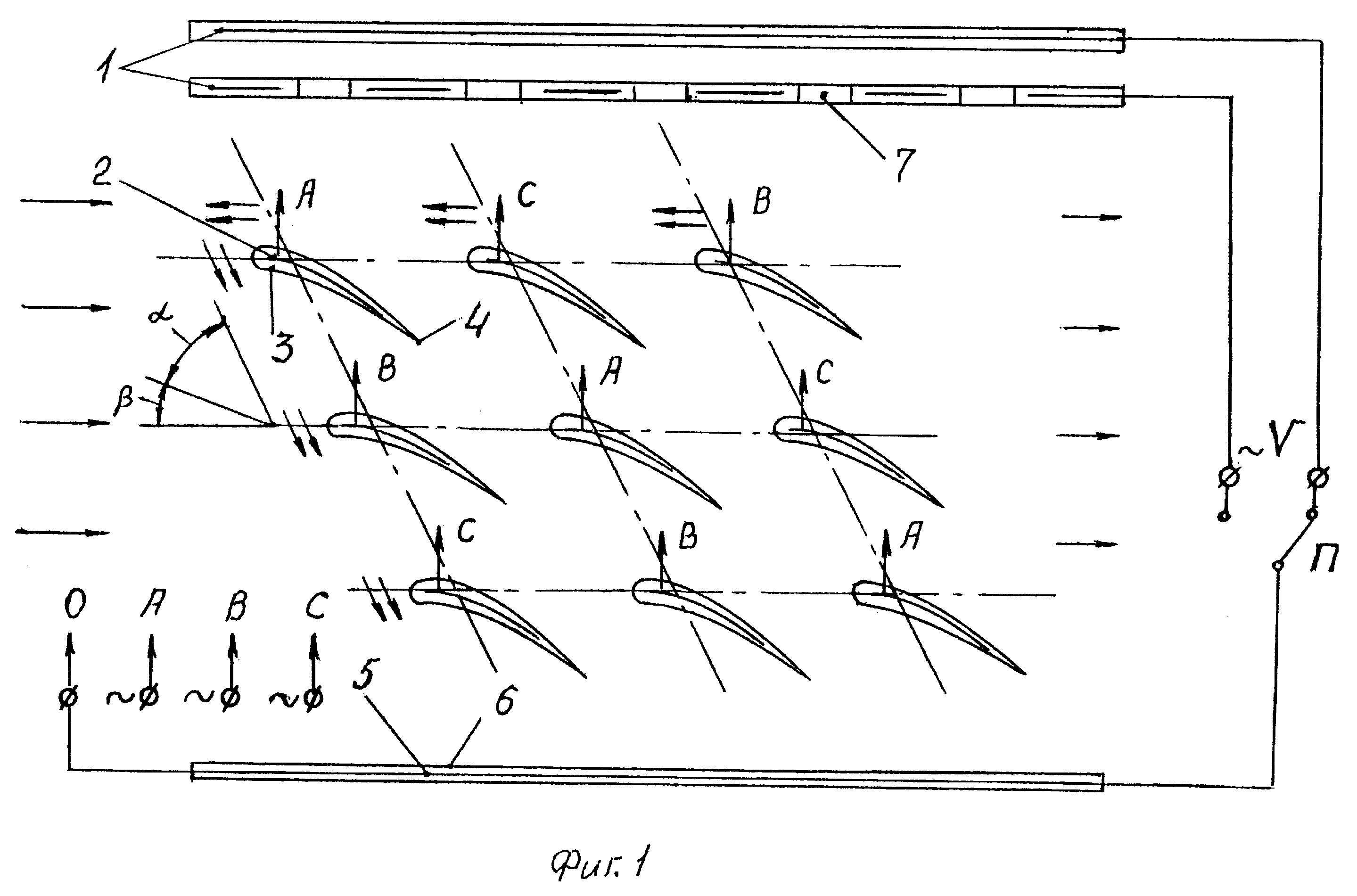

Изобретение относится к очистке газопылевых выбросов в различных отраслях промышленности. Способ основан на обработке газа знакопеременным электрическим полем, создаваемым в объеме между ионизирующим и осадительным электродами с дополнительным воздействием на частицы аэрозоля бегущего электрического поля одновременно по двум направлениям: навстречу поступающему потоку газа и в сторону осадительного электрода. Устройство для очистки газа от пыли содержит систему плоскопараллельных перфорированных ионизирующих электродов и пластинчатых осадительных электродов, покрытых слоем однородного диэлектрика. В устройстве также размещена система электродов бегущего электрического поля, выполненных в виде изогнутых пластин со слоем однородного диэлектрика в форме крылового профиля, и распределена в виде решетки профилей электродов с двумя направлениями трансляционной симметрии: вдоль поступающего потока газа и в направлении осадительного электрода. Ионизирующие электроды подключены к противоположным выводам источника однофазного переменного тока, осадительный электрод подключен к одному из выводов источника однофазного переменного тока, а электроды бегущего электрического поля подключают порядно со стороны набегающего потока газа и по порядку их следования от ионизирующего электрода, соответственно к началам фазовых обмоток А,В,С; С,А,В и В,С,А источника трехфазного переменного тока. Выведенную нейтраль этого источника подключают к осадительному электроду. Совместное воздействие на частицы аэрозоля газодинамических сил, сил электрического поля, приложенного между основными электродами, и сил бегущего электрического поля приводит к увеличению эффективности очистки газа от пыли в широком интервале скоростей потоков газа. 2 с. и 3 з.п.ф-лы, 2 ил.
|
