SU 1000408 A1, 28.02.1983. SU 925394 A1, 07.05.1982. SU 1100001 A1, 30.06.1984. SU 1296513 Al, 15.03.1987. RU 2053202 C1, 27.01.1996. JP 56053714 A, 13.05.1981. JP 2005344927 A, 15.12.2005. GB 2047918 A, 13.02.1980.
Имя заявителя:
Общество с ограниченной ответственностью "БИГ-96" (RU)
Изобретатели:
Захаров Андрей Павлович (RU) Сироткин Олег Леонидович (RU) Шмелев Александр Евгеньевич (RU) Белоконева Наталья Владимировна (RU)
Патентообладатели:
Общество с ограниченной ответственностью "БИГ-96" (RU)
Реферат

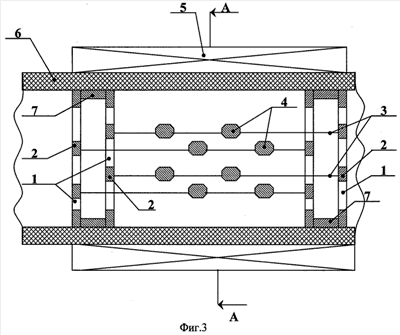

Изобретение относится к устройствам для очистки жидкости от ферромагнитных коллоидных частиц и может быть использовано в различных отраслях промышленности, в частности для сепарации сульфида железа из потока вязкой нефти. Электромагнитный фильтр включает цилиндрический корпус 6 из немагнитного материала, внутри которого размещены фильтрующие элементы 4, и намагничивающую систему 5, расположенную снаружи корпуса. Фильтрующие элементы 4 выполнены из магнитомягкого материала в виде цилиндров с фасками на торцах, которые жестко закреплены на продольных траверсах 3 из немагнитного материала и разнесены в пространстве друг относительно друга, образуя трехмерную упорядоченную структуру. Продольные траверсы 3 закреплены на поперечных потоку жидкости траверсах 2 из немагнитного материала, образуя кассету 7, состоящую из двух вставляющихся с продольным сдвигом друг в друга матриц, каждая из которых представляет собой разнесенные в пространстве два кольца 1 из немагнитного материала с набором поперечных траверс. Технический результат: создание фильтра высокой производительности с низким гидравлическим сопротивлением, повышение рабочего ресурса фильтра. 4 ил.
